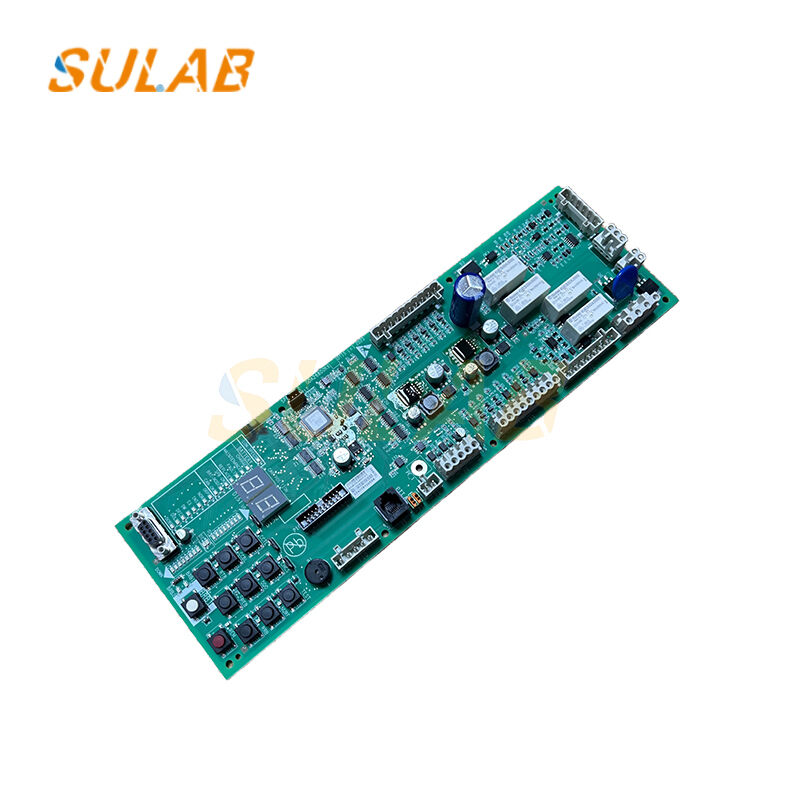

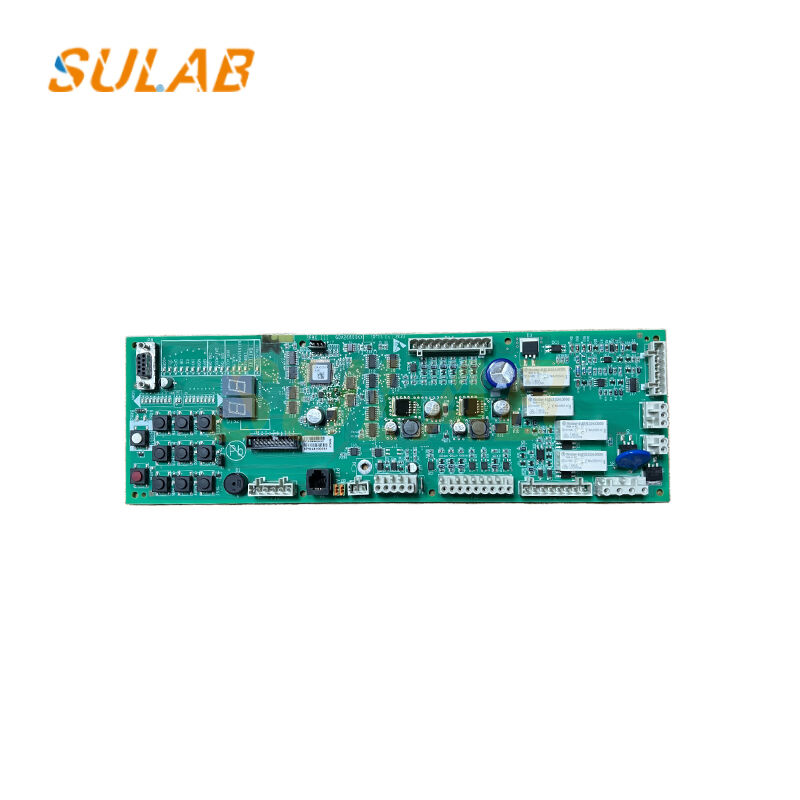

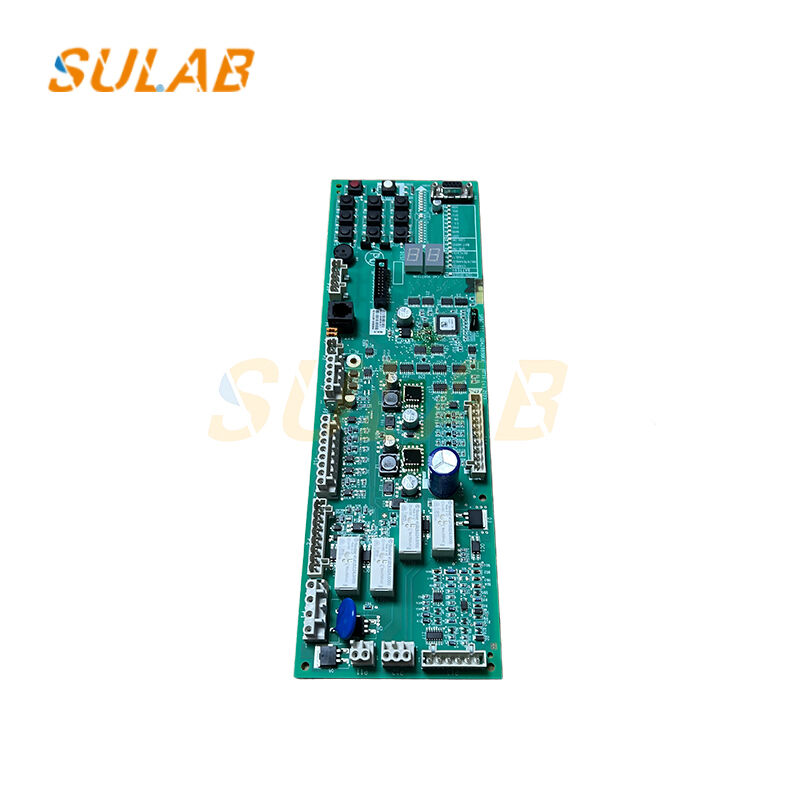

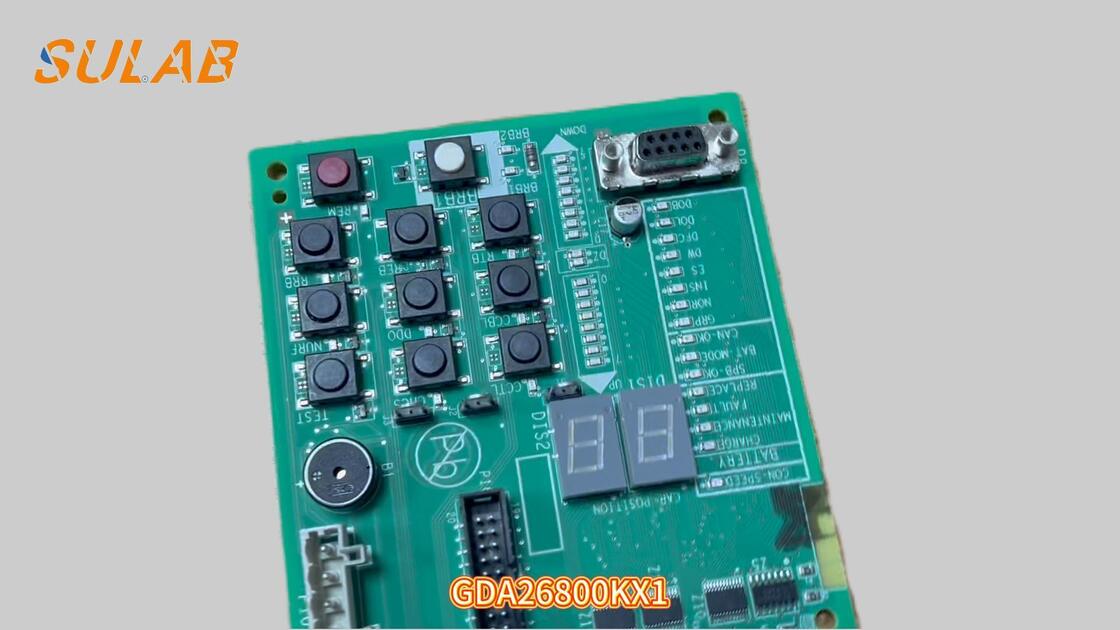

Otis Elevator SPBC-III PCB Board GDA26800KX1 Originele Besturingskaart voor Gen2 Lift Veiligheidsbeveiliging & Remcontrolesysteem

Otis Elevator SPBC-III printplaat GDA26800KX1 originele besturingskaart voor Gen2 liftveiligheidsbescherming en remcontrolesysteem

De Otis GDA26800KX1 is een SPBC-III (Safe Protection & Brake Control III) liftbesturingsprintplaat (PCB), de belangrijkste veiligheids- en logische besturingseenheid van Otis' Gen2, EFT, SkyRise en andere series liftbesturingssystemen.

Bewaking en bescherming van veiligheidscircuits: realtime bewaking van de status van alle veiligheidsschakelaars, inclusief circuits voor liftdeurvergrendeling, veiligheidscircuits, noodstopcircuits, snelheidsregelaars, veiligheidsremmen en buffers.

Bij detectie van een verbroken veiligheidscontact of storing onderbreekt het systeem onmiddellijk het bedieningssignaal, waardoor de lift gedwongen wordt te stoppen en te vergrendelen, waardoor wordt voorkomen dat de lift in een onveilige toestand start of draait.

Rembediening en -bewaking: Ontvangt opdrachten van het hoofdbesturingssysteem en regelt nauwkeurig het openen en sluiten van de rem van de lift, waardoor de remveiligheid wordt gegarandeerd tijdens het opstarten, bedienen, nivelleren en stoppen van de lift.

Biedt realtime feedback over de open/dicht-status van de remschakelaar, controleert of de rem goed functioneert en voorkomt risico's zoals slippen, doorschieten of dieptepunten.

I/O-signaalverwerking en logische besturing: Als interfacebord is het verantwoordelijk voor het verzamelen van digitale ingangssignalen (zoals inspectieschakelaars, eindschakelaars en nivelleringssensoren) uit de machinekamer van de lift, de liftschacht, de liftkooi en de bordesdeuren.

Voert besturingssignalen uit om relais, schakelaars, indicatielampjes en andere actuatoren aan te sturen, waardoor de logische acties van verschillende liftsystemen worden gecoördineerd.

Systeemcommunicatie en statusfeedback
Communiceert met de hoofdbesturingskaart van de lift (zoals GECB/TCBC) om de veiligheidsstatus, bedrijfsparameters en foutcodes te verzenden.

Wanneer er een fout wordt gedetecteerd, wordt de foutinformatie geregistreerd en geüpload, waardoor het oplossen van problemen door onderhoudspersoneel via een server wordt vergemakkelijkt.

Aandrijving en bescherming hulpcircuits
Sommige modellen integreren hulpcircuits om stabiele stroom te leveren aan externe sensoren en schakelaars, en om bescherming tegen overstroom en kortsluiting te bieden.

Printplaat van liften - Veelgestelde vragen

Vraag 1: Hoe identificeer ik de juiste vervangende printplaat voor de lift?
Om een ​​vervangende printplaat voor een lift te identificeren, controleert u het originele onderdeelnummer, de hardwarerevisie, de kaartmarkeringen en het model van de liftcontroller. Duidelijke foto's van beide zijden van de print kunnen helpen verschillende versies te onderscheiden.

Vraag 2: Kunnen printplaten van liften met vergelijkbare onderdeelnummers uitwisselbaar zijn?
Niet noodzakelijkerwijs. Printplaten van liften met vergelijkbare onderdeelnummers kunnen verschillen wat betreft hardwarerevisies, firmware, connectorindelingen of communicatieprotocollen. De compatibiliteit moet worden geverifieerd met het bestaande liftsysteem.

Vraag 3: Moet er voor een vervangende liftprintplaat worden geprogrammeerd?
Voor sommige vervangende printplaten is firmwareconfiguratie, parameterinstellingen of systeemspecifieke programmering vereist. Anderen bevatten mogelijk al de vereiste software. De juiste procedure is afhankelijk van het PCB-model en de rol ervan in het liftbesturingssysteem.

Vraag 4: Kan een defecte printplaat van een lift worden vervangen zonder het volledige besturingssysteem te wijzigen?
In sommige gevallen kan een individuele PCB worden vervangen als de vervanging compatibel is met de bestaande controller, firmware, bedrading en aangesloten componenten. Een gekwalificeerde technicus moet de fout bevestigen voordat hij tot vervanging besluit.

Vraag 5: Welke informatie moet ik verstrekken bij het aanschaffen van een vervangende printplaat voor de lift?
Geef het originele PCB-onderdeelnummer, de hardwarerevisie, het liftmodel, de foto's op het duidelijke bord en het vereiste aantal op. SULAB kan u helpen deze gegevens te beoordelen en beschikbare vervangingsopties te controleren.
