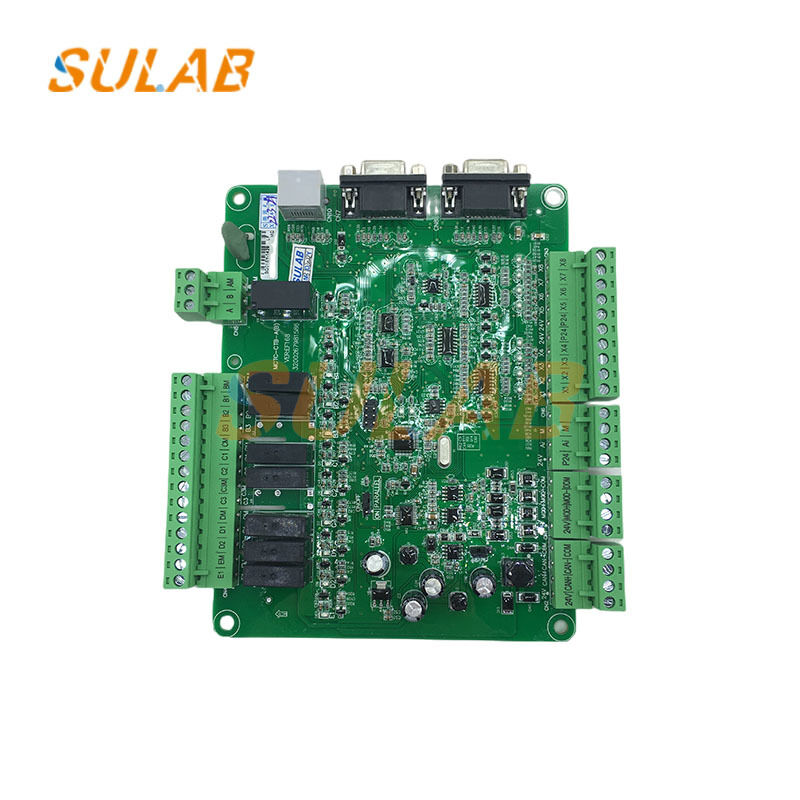

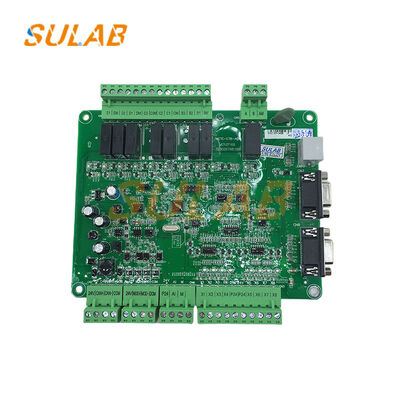

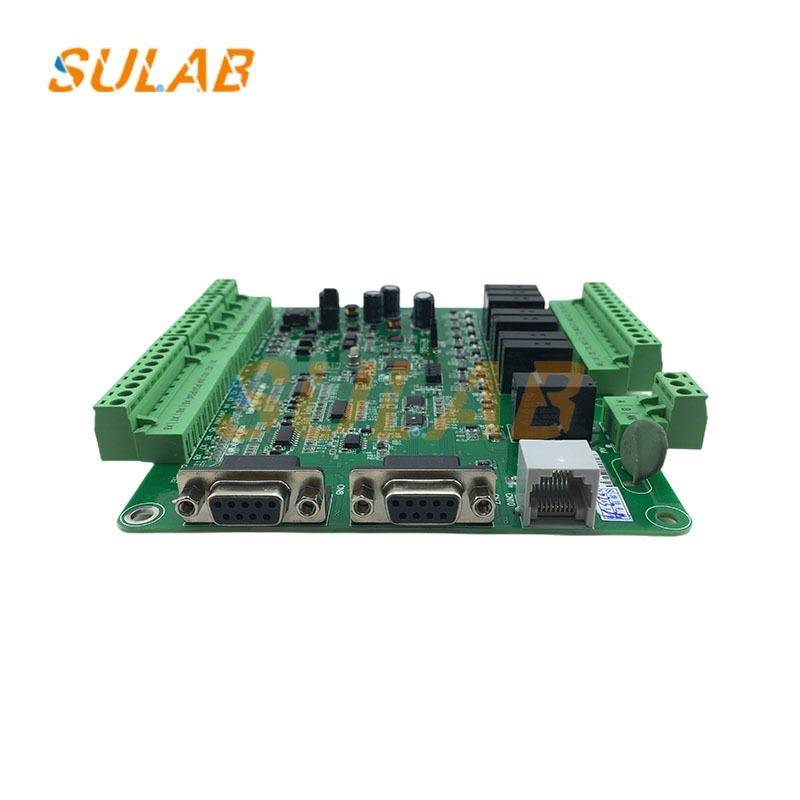

Lift PCB-bord met gecentraliseerde signaalacquisitie, CAN-buscommunicatie en weegveiligheidslogica MCTC-CTB-A

Lift-omvormer Hoofdbord Monarch Liftonderdelen, Liftwagen Top Communicatiebord Controlbord MCTC-CTB-A

Gecentraliseerde signaalverwerving: 8 digitale ingangen (DI) via CN3 verkrijgen schakelaarsignalen van het veiligheidscircuit boven de auto, deursloten, grensschakelaars, volladings-/overdrachtsensoren, enz.; 1 analoge ingang (AI,0-10V) ontvangt het signaal van de weegsensor, die gegevens verstrekt over de compensatie van het voormoment en het verbeteren van het startcomfort.
Beheersing van de lading: standaard 7 relais-uitgangen (uitbreidbaar tot 9) bedienen de motor van de deur van de auto, verlichting, ventilator, alarm, enz., waardoor logische controle en staatsschakeling van de auto-apparatuur wordt gerealiseerd.
CAN-buscommunicatie: realtime interactie met het hoofdbedieningsplatform (MCB) via CAN+/- voor besturingsopdrachten, statusfeedback en foutinformatie,aanpassing aan de Monarch-seriecommunicatiearchitectuur, waardoor de schachtbedrading wordt verminderd en de signaalbetrouwbaarheid wordt verbeterd.

Weeg- en veiligheidslogic: processen voor het wegen van signalen om de compensatie van het koppel vooraf en de bescherming tegen volledige belasting/overdrukking te implementeren; interlockingen met veiligheidskringcirkels,onmiddellijk afsluiten van de uitgang en melding van storingen bij storingen om de veiligheid van de passagiers te waarborgen;.
Command-and-Display-interface: verbinding met het besturingspaneel van de auto (CCB) en het belpaneel van de hal (HCB), doorstuur van vloerregistratie en open/sluitcommando's voor de deur,en synchroon weergeven van de bedrijfsstatus en storingscodes om de interactie tussen mens en machine te verbeteren.

Lift PCB board - veelgestelde vragen

V1: Hoe identificeer ik de juiste vervangende lift-PCB-plaat?
Om een vervangende lift-PCB-plaat te identificeren, moet u het originele onderdeelnummer, de hardwareherziening, de bordmarkering en het model van de liftcontroller controleren.Duidelijke foto's van beide zijden van de PCB kunnen helpen verschillende versies te onderscheiden.

V2: Kunnen lift-PCB-platen met vergelijkbare onderdelennummers uitwisselbaar zijn?
Elevator PCB boards met vergelijkbare onderdeelnummers kunnen verschillen in hardware herzieningen, firmware, connector lay-outs, of communicatie protocollen.De compatibiliteit moet worden gecontroleerd tegen het bestaande liftsysteem..

V3: Is een vervangend PCB-bord voor een lift programmering vereist?
Sommige vervangende pcb-boards vereisen firmware-configuratie, parameterinstellingen of systeemspecifieke programmering.De juiste procedure hangt af van het PCB-model en de rol ervan in het liftbesturingssysteem.

V4: Kan een defecte lift-PCB-plaat vervangen worden zonder het volledige besturingssysteem te veranderen?
In sommige gevallen kan een afzonderlijke PCB worden vervangen als de vervanging compatibel is met de bestaande controller, firmware, bedrading en aangesloten componenten.Een gekwalificeerde technicus moet het defect bevestigen voordat hij beslist of hij het moet vervangen.

V5: Welke informatie moet ik verstrekken bij de aankoop van een vervangend lift-PCB-bord?
Geef het originele PCB-onderdeelnummer, hardwareherziening, liftmodel, foto's van het plaatje en de benodigde hoeveelheid.
