Originele KONE PCB-kaart liftbesturingskaart met 32-bit ARM Cortex-M3 MCU Vergulde randconnectoren en conformatiecoating voor MX10-systeem
Merknaam:
Kone
Modelnummer:
KM713120G01
Min. bestelaantal:
1
Levertijd:
3-5 werkdagen
Betalingscondities:
D/A, D/P, T/T, Western Union
Onderzoek nu
Een citaat krijgen
Specificaties
Belangrijkste Kenmerken
32-bit ARM Cortex-M3 MCU KONE PCB-kaart
,Vergulde randconnectoren liftbesturingskaart
,Conformatiecoating MX10-systeem
Type:
KM713120G01
Productnaam:
KM713120G01 KONE-printplaat
Vervoer:
Verzoek van klanten, DHL TNT FEDEX UPS, levering over zee
Sollicitatie:
Liftonderdelen, takel, lift
Bedrijfstype:
Fabrikant
Verpakking:
Verpakt in karton
Productbeschrijving

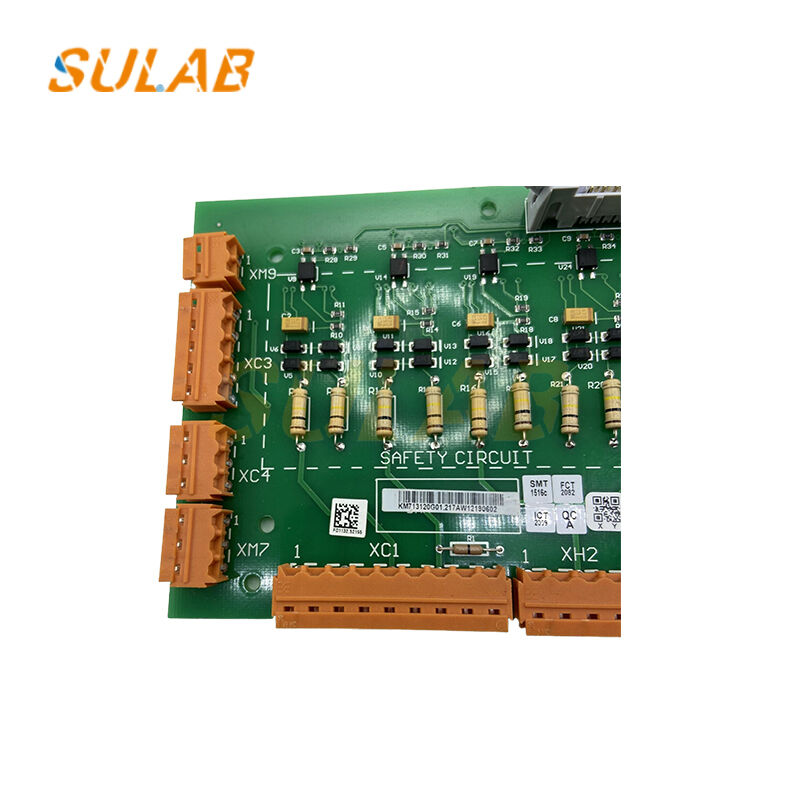

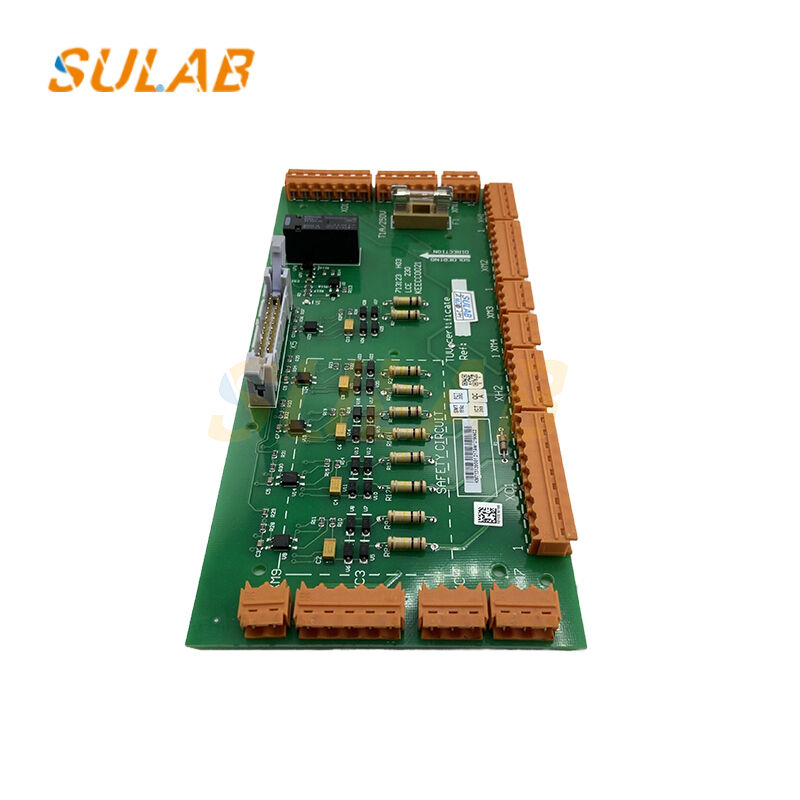

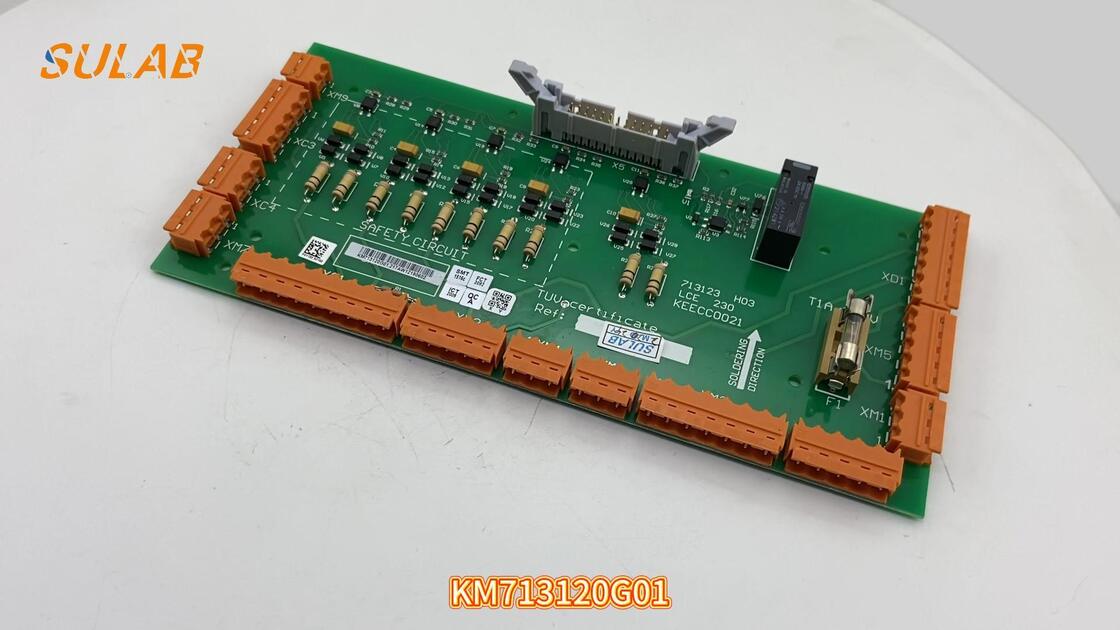

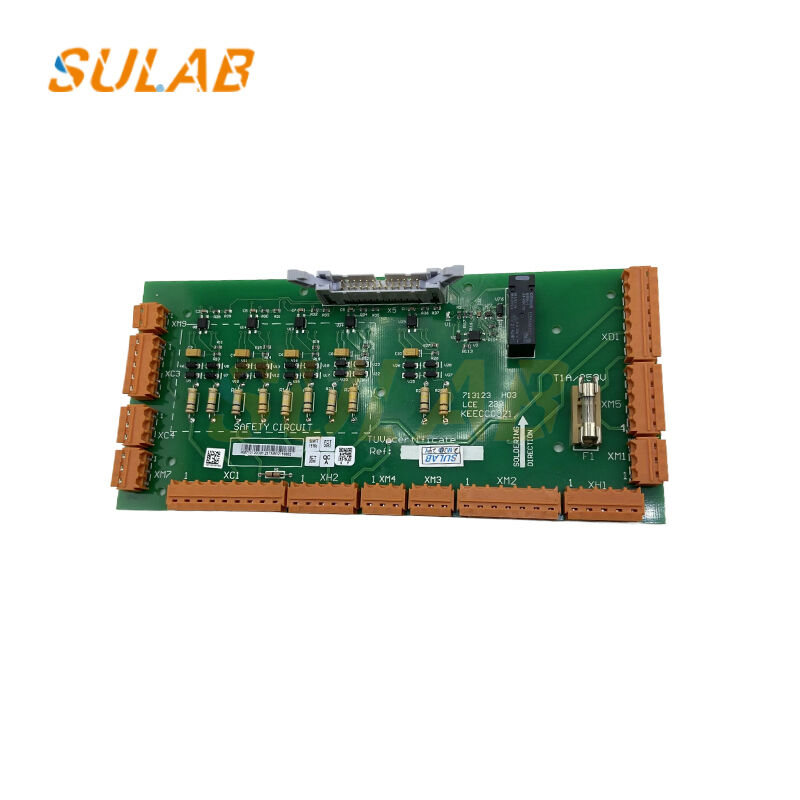

KM713120G01 KONE PCB Board | Liftbesturingskaart MX10 Systeem, Origineel
KM713120G01 is de originele KONE liftbesturings-PCB ontworpen voor MX10 en MiniSpace™ systemen. Dit 6-laags FR-4 bord beschikt over een 32-bits ARM Cortex-M3 MCU, CAN-bus transceivers en 24 V digitale I/O, en beheert liftoproepen, deuraansturingen en veiligheidsketenlogica in een compact slotontwerp. Vergulde randconnectoren ondersteunen meer dan 1.000 hot-swap cycli zonder slijtage, terwijl de conforme coating bescherming biedt tegen stof en vochtigheid in machinekamerloze installaties. De geïntegreerde LED-diagnostiekstrip maakt snelle probleemoplossing ter plaatse mogelijk door knipcodes te matchen met de servicetools van KONE. Fabrieksgetest met firmware 3.8.x vooraf geladen, dient dit bord als een directe vervanging voor de verouderde KM713120G00 en KM713120G02 modellen.
Technische Specificaties
| Onderdeelnummer | KM713120G01 |
| Merk | KONE Origineel |
| Beschrijving | Liftbesturings-PCB / moederbord |
| Systeem | MX10, MiniSpace™ |
| Processor | ARM Cortex-M3, 72 MHz |
| Lagen | 6-laags FR-4, 1,6 mm |
| Coating | Acryl conform, UL-94 V-0 |
| Connectoren | 3 × 48-pins vergulde rand, 2 × RJ45 |
| I/O | 24 VDC 32 in / 24 uit |
| Communicatie | CAN 2.0B, KONE Bus |
| Firmware | 3.8.x (flash-upgradebaar) |
| LED Diagnostiek | 8-status strip |
| Temperatuurbereik | -5 °C ~ +60 °C |
| Normen | CE, RoHS, EN 12015/16 |
Belangrijkste Kenmerken
- Originele KONE liftbesturingskaart voor MX10 en MiniSpace™ systemen
- 32-bits ARM Cortex-M3 processor met 72 MHz kloksnelheid
- 6-laags FR-4 constructie met 1,6 mm dikte
- Acryl conforme coating met UL-94 V-0 classificatie
- Vergulde randconnectoren voor duurzaamheid en betrouwbaarheid
- 24 VDC digitale I/O met 32 ingangen en 24 uitgangen
- CAN 2.0B en KONE Bus communicatieprotocollen
- 8-status LED diagnostiekstrip voor eenvoudige probleemoplossing
- Breed bedrijfstemperatuurbereik: -5°C tot +60°C
- Voldoet aan CE, RoHS en EN 12015/16 normen
Garantie: 1 jaar fabrieksgarantie inbegrepen
Lift PCB Board - Veelgestelde Vragen
V1: Hoe identificeer ik de juiste vervangende lift PCB-kaart?
Om een vervangende lift PCB-kaart te identificeren, controleer het originele onderdeelnummer, de hardwareversie, de markeringen op het bord en het model van de liftcontroller. Duidelijke foto's van beide zijden van de PCB kunnen helpen bij het onderscheiden van verschillende versies.
V2: Kunnen lift PCB-kaarten met vergelijkbare onderdeelnummers uitwisselbaar zijn?
Niet noodzakelijk. Lift PCB-kaarten met vergelijkbare onderdeelnummers kunnen verschillen in hardwareversies, firmware, connectorindelingen of communicatieprotocollen. Compatibiliteit moet worden geverifieerd met het bestaande liftsysteem.
V3: Vereist een vervangende lift PCB-kaart programmering?
Sommige vervangende PCB-kaarten vereisen firmwareconfiguratie, parameterinstellingen of systeemspecifieke programmering. Andere kunnen al de benodigde software bevatten. De juiste procedure is afhankelijk van het PCB-model en zijn rol in het liftbesturingssysteem.
V4: Kan een defecte lift PCB-kaart worden vervangen zonder het complete besturingssysteem te vervangen?
In sommige gevallen kan een individuele PCB worden vervangen als de vervanging compatibel is met de bestaande controller, firmware, bedrading en aangesloten componenten. Een gekwalificeerde technicus moet de storing bevestigen voordat wordt besloten tot vervanging.
V5: Welke informatie moet ik verstrekken bij het aanvragen van een vervangende lift PCB-kaart?
Verstrek alstublieft het originele PCB-onderdeelnummer, de hardwareversie, het liftmodel, duidelijke foto's van het bord en de benodigde hoeveelheid. SULAB kan helpen bij het beoordelen van deze details en het controleren van beschikbare vervangingsopties.
