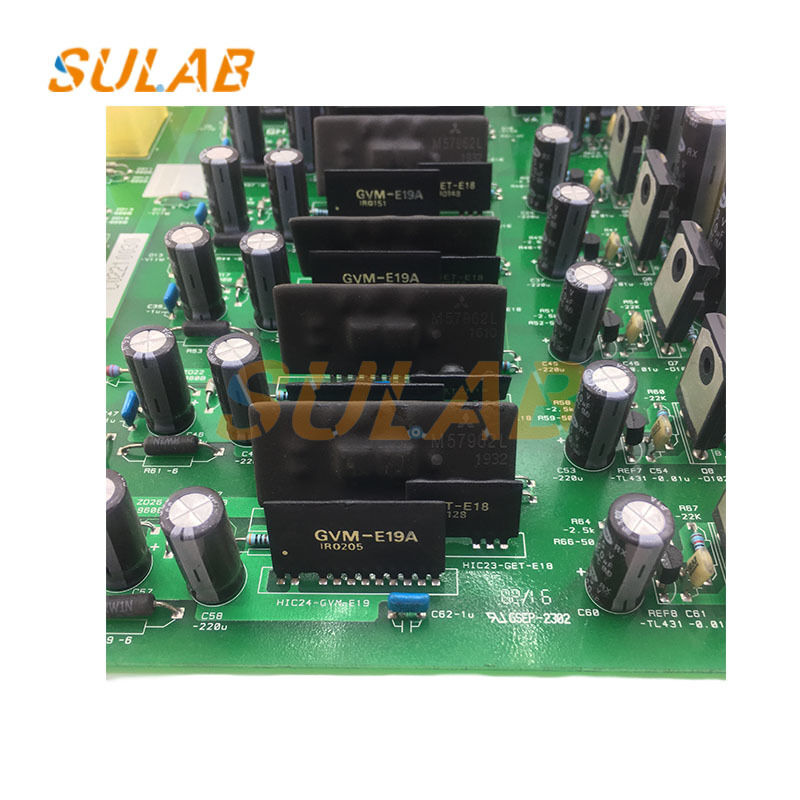

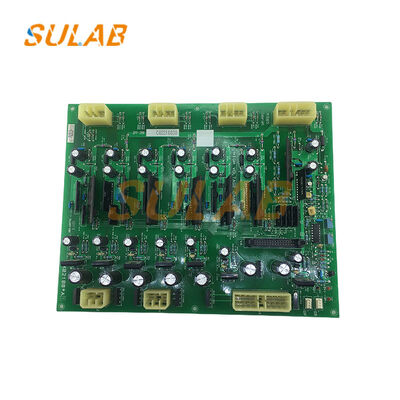

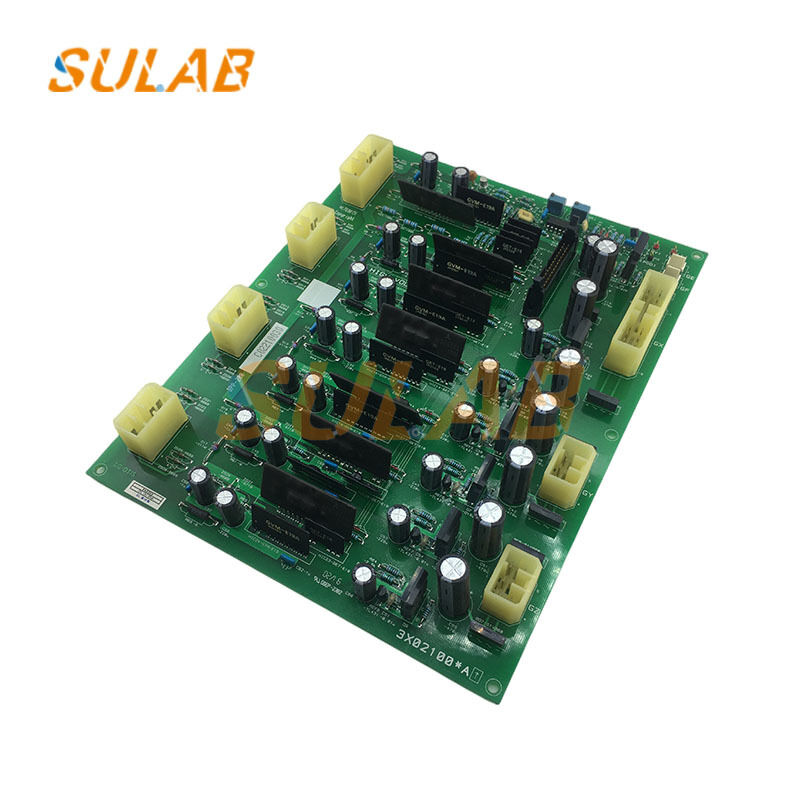

Liftbesturingsbord DPP-200 Model met Frequentieomvormer en Veiligheidsbescherming voor Soepele Werking

Lift Control Board PCB Moederbord Liftonderdelen PCB LG Lift Drive Board DPP-200

Kernfuncties

Traction Machine Variable Frequency Drive: levert een driefase stroomtoevoer met verstelbare frequentie en spanning,de snelheid en het koppel van de trekmachine nauwkeurig regelen om een soepele overgang te bereiken tijdens het opstarten van de lift, versnelling, constante snelheid, vertraging en stoppen, aangepast aan de operationele behoeften van verschillende verdiepingen.

Bevelontvangst en -uitvoering: ontvangt bedieningsopdrachten van het hoofdbesturingssysteem van de lift (zoals oproepsignalen en vloersignalen),terwijl tegelijkertijd terugvoer van de bedrijfsstatus van de omvormer en de motor, waarbij de gecoördineerde werking van alle liftonderdelen wordt gewaarborgd en de operationele nauwkeurigheid wordt gewaarborgd.

Operatiebewaking en veiligheidsbescherming: monitoren van parameters zoals spanning, stroom en temperatuur in realtime, waardoor overstroom, overspanning, overbelasting, oververhitting,en onderspanningsbeschermingsfuncties. Sluit de lift onmiddellijk af in geval van afwijkingen, zodat de werking veilig is.

Verbeterde efficiëntie en comfort: door middel van nauwkeurige variabele frequentieregeling, vermindert het energieverbruik van de lift, trillingen en geluid, waardoor het passagierscomfort wordt verbeterd.

Werkingsbeginsel

Rectificatie en filtering: Converteert de ingangs driefasige wisselstroom naar gelijkstroom.

Inverterconversie: op basis van de belangrijkste besturingsopdrachten, vertalen stroomtoestellen zoals IGBT's het gelijkstroomvermogen in driefasig wisselstroomvermogen met instelbare frequentie en spanning,voor de motor van de trekmachine.

Beheerslogische werking: de ingebouwde microprocessor voert beheerslogische bewerkingen uit, zoals snelheid en koppel, op basis van de bedrijfsstatus en de opdrachten van de lift,met een vermogen van niet meer dan 50 W.

Feedback-aanpassing: informatie zoals snelheid en positie van de trekmachine wordt via encoders verzameld en vergeleken met ingestelde waarden.De uitgang wordt in realtime aangepast om de werkingsnauwkeurigheid en stabiliteit van de lift te waarborgen.
