Hyundai WBVF SIN ISO-gecertificeerde bedieningspaneel - 3-fasig 380-480V AC VVVF aandrijfsysteem met 24V DC-besturingsspanning en 0-480V AC-uitgang
Merknaam:
Hyundai
Modelnummer:
WBVF SIN ISO
Min. bestelaantal:
1
Levertijd:
3-5 werkdagen
Betalingscondities:
D/A, D/P, T/T, Western Union,
Onderzoek nu
Een citaat krijgen
Specificaties
Belangrijkste Kenmerken
3-fase 380-480V wisselstroombesturingsbord
,24 V gelijkstroomcontrolespanning PCB
,0-480V AC-uitgang VVVF-aandrijving
Type:
Controlebord
Productnaam:
Hyundai WBVF SIN ISO-bedieningsbord
Garantietijd:
6 maanden
Vervoer:
Verzoek van klanten, DHL TNT FEDEX UPS, levering over zee
Applicatie:
Liftdelen
Zakelijk type:
fabrikant
Trefwoorden:
Hyundai Lift PCB WBVF SIN ISO - Deuraandrijving en motoraandrijfkaart; Liftonderdelen
Productbeschrijving

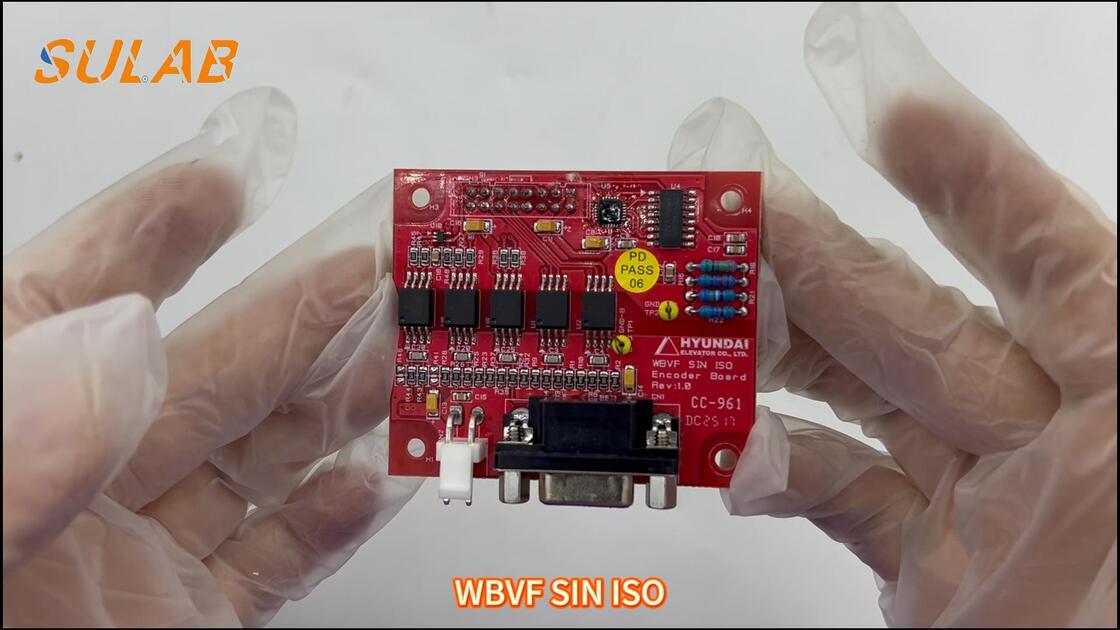

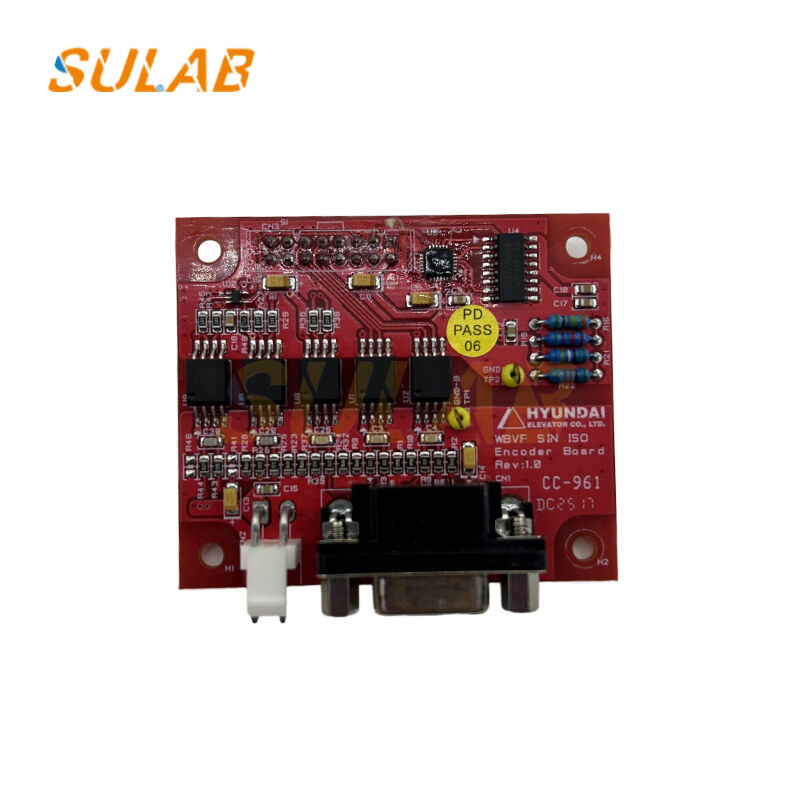

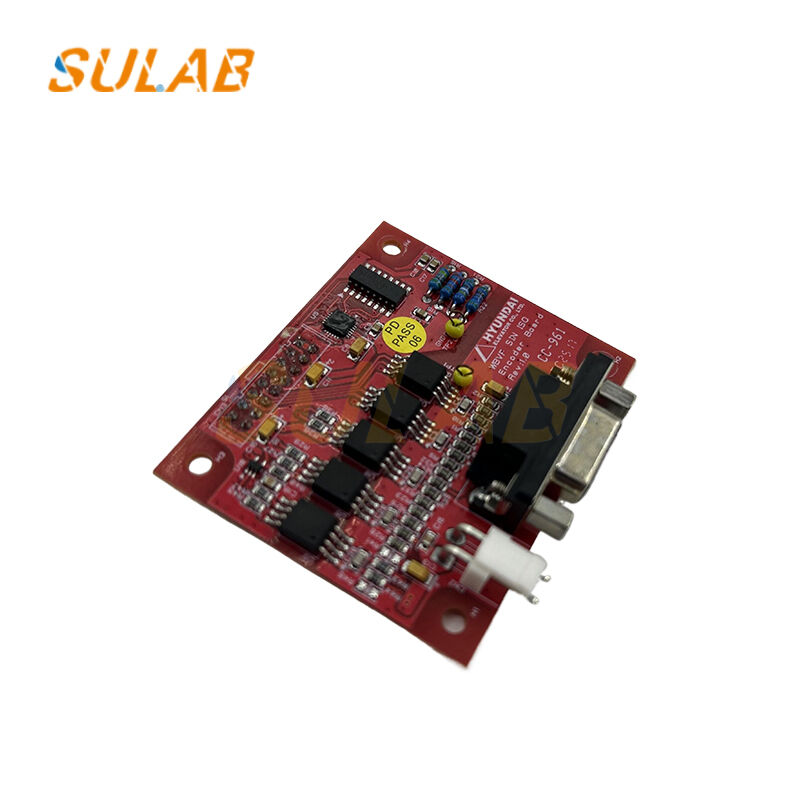

Hyundai WBVF SIN ISO Besturingskaart - Originele Lift VVVF Drive PCB
De Hyundai WBVF Inverter Board (SIN ISO Gecertificeerd) is een kritiek besturingscomponent, ontworpen voor Hyundai liften, dat fungeert als de kern driver voor zowel deurmotor als hoofd tractiemotor. Deze hoogwaardige VVVF (Variable Voltage Variable Frequency) control PCB zorgt voor een soepele, energiezuinige en precieze werking van liftdeurmechanismen en de beweging van de liftkooi.
Vervaardigd volgens de strenge kwaliteitsnormen van Hyundai en ISO-gecertificeerde productieprocessen, integreert de WBVF board geavanceerde vector control technologie, real-time foutdiagnostiek en uitgebreide veiligheidsfuncties. Het is ontworpen voor naadloze vervanging in bestaande Hyundai installaties en is volledig compatibel met een breed scala aan Hyundai liftmodellen, wat zorgt voor minimale stilstand tijdens onderhouds- of moderniseringsprojecten.
| Technische Specificaties | ||
|---|---|---|
| Elektrische Kenmerken | Ingangsspanning | 3-fase 380-480V AC ±10% | 50/60Hz |
| Besturingsspanning | 24V DC ±15% | Geïsoleerde voeding vereist | |
| Uitgangsspanning | 0-480V AC 3-fase | PWM gestuurd | |
| Uitgangsfrequentie | 0-120Hz | Vector control modus | |
| Nominale Stroom | 15A continu | 25A piek (3 seconden) | |
| Vermogen | 7.5kW @ 400V | Voor motor tot 10PK | |
| Mechanische Specificaties | Afmetingen | 185mm × 125mm × 45mm (L×B×H) | Exclusief connectoren |
| Gewicht | 0.85 kg | Nettogewicht | |
| Montagemethode | 4 × M4 montagegaten | PCB standoffs inbegrepen | |
| Materiaal printplaat | FR-4, 2.4mm dikte | Hoge temperatuur bestendig | |
| Componentkwaliteit | Industrieel (-40°C tot +105°C) | Verlengde levensduur | |
Compatibiliteit & Toepassingen
Geschikt voor Hyundai Liftmodellen:
- Hyundai YZER, ELEXA series
- Hyundai LUXEN, GEARED/GEARLESS installaties
- Moderniseringsprojecten voor oudere Hyundai systemen
- Deuraandrijvingen: Hyundai DCD, DSD series
Toepassingen:
- Tractieliften: Hoofd motor aandrijfcontrole (10PK en lager)
- Deuraandrijvingen: VVVF controle voor midden- en zijopening deuren
- Modernisering: Vervanging voor verouderde inverter drives in oudere Hyundai liften
- Roltrappen: Hulp aandrijfcontrole voor Hyundai roltrapsystemen
Lift PCB Board - Veelgestelde Vragen
V1: Hoe identificeer ik de juiste vervangende lift PCB board?
Om een vervangende lift PCB board te identificeren, controleer het originele onderdeelnummer, de hardware revisie, de markeringen op de printplaat en het lift controller model. Duidelijke foto's van beide zijden van de PCB kunnen helpen bij het onderscheiden van verschillende versies.
V2: Kunnen lift PCB boards met vergelijkbare onderdeelnummers uitwisselbaar zijn?
Niet noodzakelijk. Lift PCB boards met vergelijkbare onderdeelnummers kunnen verschillen in hardware revisies, firmware, connector lay-outs of communicatieprotocollen. Compatibiliteit moet worden geverifieerd met het bestaande liftsysteem.
V3: Vereist een vervangende lift PCB board programmering?
Sommige vervangende PCB boards vereisen firmware configuratie, parameterinstellingen of systeem-specifieke programmering. Andere kunnen al de benodigde software bevatten. De juiste procedure hangt af van het PCB model en zijn rol in het liftbesturingssysteem.
V4: Kan een defecte lift PCB board worden vervangen zonder het complete besturingssysteem te vervangen?
In sommige gevallen kan een individuele PCB worden vervangen als de vervanging compatibel is met de bestaande controller, firmware, bedrading en aangesloten componenten. Een gekwalificeerde technicus moet de fout bevestigen voordat wordt besloten tot vervanging.
V5: Welke informatie moet ik verstrekken bij het aanvragen van een vervangende lift PCB board?
Verstrek alstublieft het originele PCB onderdeelnummer, de hardware revisie, het liftmodel, duidelijke foto's van de printplaat en de benodigde hoeveelheid. SULAB kan helpen bij het beoordelen van deze details en het controleren van beschikbare vervangingsopties.
