SIGMA DCD-23 S2.1 Liftdeur Operator Besturingskaart met 24V DC Ingang en 400W Continu Vermogen
-
Markeren
SIGMA DCD-23 S2.1 Liftbesturings PCB
,24V DC Ingang Deur Operator Kaart
,400W Continu Vermogen Liftdeur Operator Besturingskaart
-
TypeControllerkaart voor liftdeuraandrijving
-
ProductnaamSIGMA DCD-23 S2.1 Controllerkaart voor liftdeuraandrijving
-
Garantietijd6 maanden
-
VervoerVerzoek van klanten, DHL TNT FEDEX UPS, levering over zee
-
ApplicatieLiftdelen
-
Zakelijk typefabrikant
-
TrefwoordenLG-Sigma DCD-23 deurmachineprintplaat - Hoogwaardige liftdeurbesturingskaart - AEG09C220B KAA24350AA
-
MerknaamSIGMA
-
ModelnummerDCD-23 S2.1 AEG09C220B
-
Min. bestelaantal1
-
Levertijd3-5 werkdagen
-
BetalingsconditiesD/A, D/P, T/T, Western Union, MoneyGram
SIGMA DCD-23 S2.1 Liftdeur Operator Besturingskaart met 24V DC Ingang en 400W Continu Vermogen
SIGMA DCD-23 S2.1 Deuroperator Board - Origineel Lift Reserveonderdeel AEG09C220B

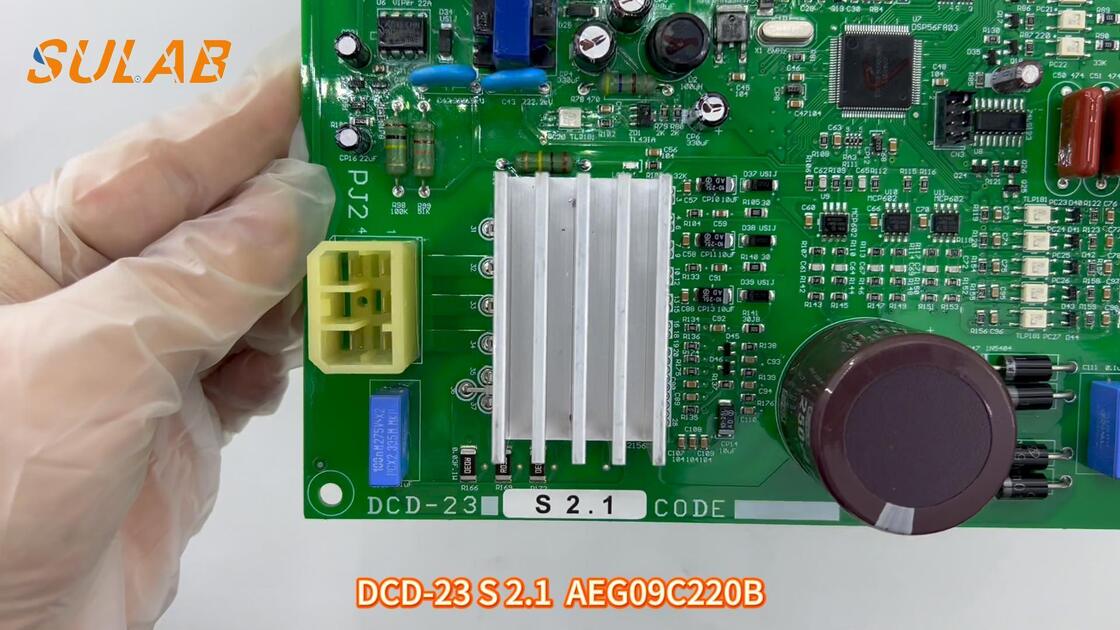

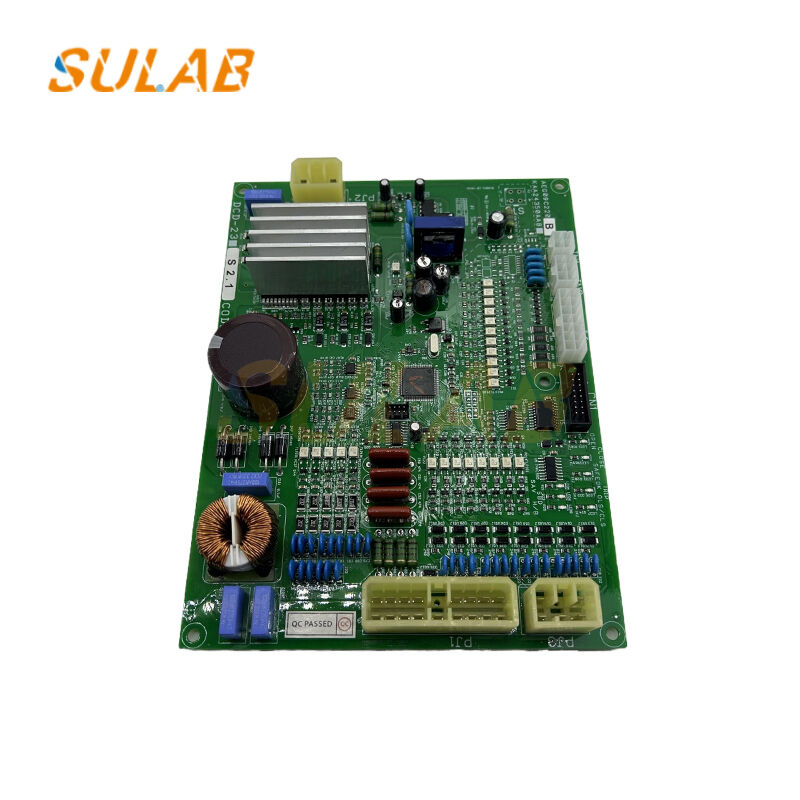

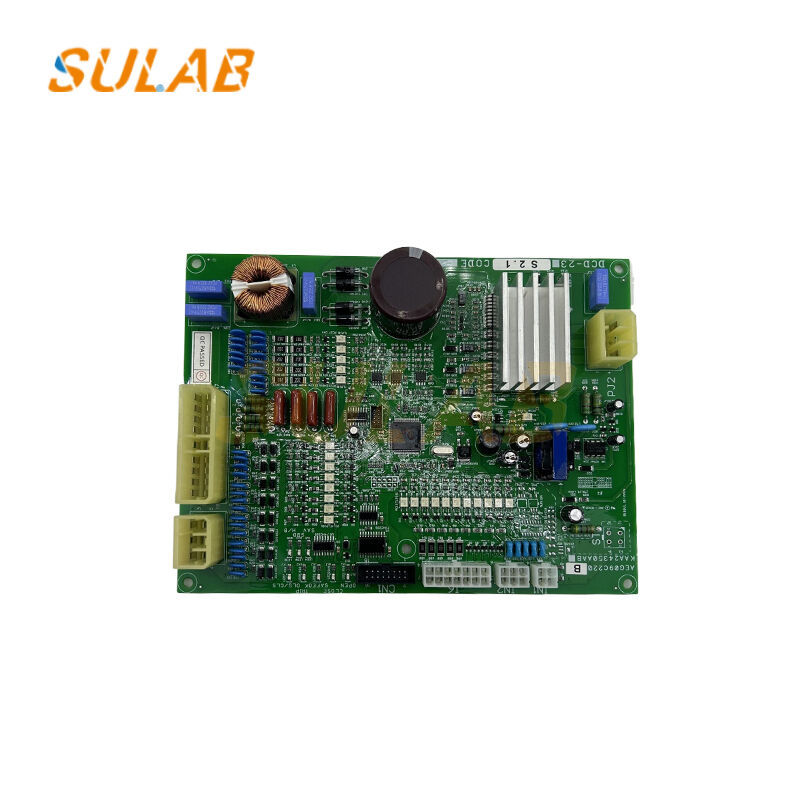

De SIGMA DCD-23 S2.1 Liftdeuroperator Board (Onderdeelnummer AEG09C220B / KAA24350AAB) is een cruciaal besturingscomponent dat is ontworpen voor een nauwkeurige en betrouwbare werking van liftdeursystemen. Deze hoogwaardige PCB dient als de centrale verwerkingseenheid voor de besturing van de deurmotor en zorgt voor soepele, veilige en efficiënte openings- en sluitingsvolgordes van deuren in LG-Sigma liftinstallaties.
Ontworpen met geavanceerde microprocessortechnologie, integreert de DCD-23 board naadloos met liftbesturingssystemen om de snelheidsprofielen van de deuren, positiefeedback, koppelregeling en veiligheidsmonitoring te beheren. Het robuuste ontwerp en de bewezen betrouwbaarheid maken het een essentieel vervangingsonderdeel voor onderhouds- en moderniseringsprojecten.
| Modelnummer | DCD-23 S2.1 |
|---|---|
| Onderdeelnummers | AEG09C220B, KAA24350AAB |
| Board Type | Deuroperator Besturings PCB |
| Besturingsmethode | VVVF Inverter Besturing met Positie Feedback |
| Ingangsspanning | 24V DC ±10% (Besturingscircuit) / 110-220V AC (Stroomcircuit) |
| Uitgangsvermogen | 400W Continu, 800W Piek (3 sec) |
| Besturingsuitgangen | 3-Fase AC 0-230V, 0-120Hz |
| Signaalingangen | Deurzonesensor, encoder feedback, veiligheidsrand, lichtgordijn |
| Communicatie-interface | RS485 voor liftbesturing integratie |
| Bedrijfstemperatuur | -10°C tot +60°C |
| Beschermingsgraad | IP20 (besturingskaart), IP54 bij installatie in behuizing |
| Afmetingen | 200mm × 150mm × 40mm (L×B×H) |
| Gewicht | 0.68 kg |
| Certificeringen | CE, UL 508, ISO9001 |
Geschikt voor:
- LG-Sigma DSS, DI/DS serie liften
- Deuropeners: SAV1, SBD1, SDC, SDC-V modellen
- Deursystemen met AC inductie- of PM-motoren
- Nieuwe installaties en moderniseringsprojecten
Compatibele Liftmodellen:
- SIGMA DSS-1, DSS-2 serie
- LG DI, DS commerciële liften
- Aangepaste toepassingen met SIGMA deursystemen
- Montage: Installeer in verticale positie met voldoende ventilatie (minimaal 50mm speling)
- Bedrading: Volg het bedradingsschema dat bij de kaart is geleverd; zorg voor een goede aarding
- Parameterinstelling: Gebruik DOA-100 server of SVC Tool Kit (softwareversie 2.1 of hoger)
- Motor Auto-Tuning: Vereist bij eerste installatie voor optimale prestaties
- Veiligheidstests: Voer een volledige deurwerkingstest uit volgens EN81-normen vóór de inbedrijfstelling
