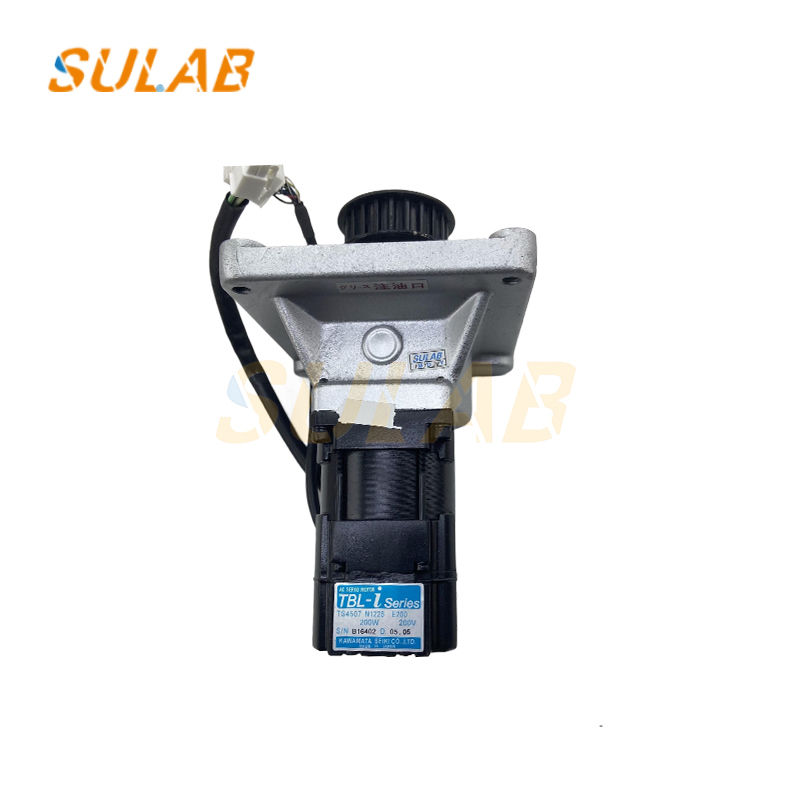

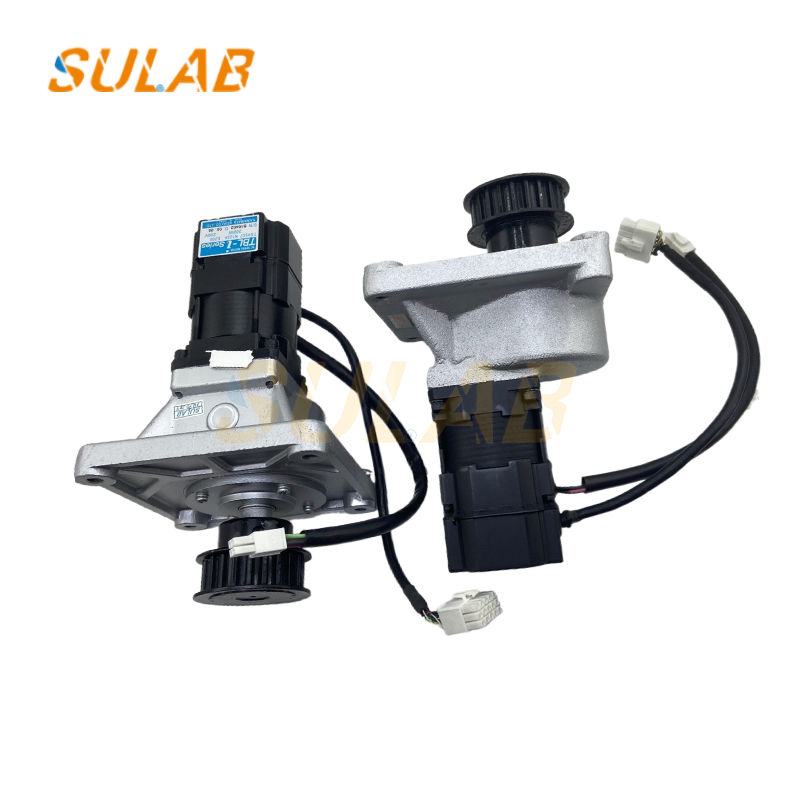

SULAB TS4507N1228 Liftdeurmotor Pin voor Toshiba Dongyang

Toshiba Elevator Door Motor Pin Geschikt voor Dongyang Elevator Door Motor Door Lift Motor TS4507N1228

Installatiestappen
Installatie van de beugel: indien de motor een beugel nodig heeft, moet de beugel eerst op de aangewezen plaats in de liftwagon worden bevestigd.met een horizontale afwijking van niet meer dan 0.1 mm/m.
Motorpositionering: Gebruik passende hefapparatuur om de TS4507N1228-motor van de deur van de auto soepel op de beugel te tillen en ervoor te zorgen dat de motoras is uitgelijnd met de aandrijfas van de liftdeur.voor motoren die via een koppeling zijn aangeslotenDe radiële afwijking mag niet groter zijn dan 0,05 mm en de axiale afwijking mag niet groter zijn dan 0,05 mm.3 mm.
Beveiliging van de motor: bevestig de motor aan de beugel met bouten en trek de bouten geleidelijk, diagonaal, om een stabiele en gelijkmatig verdeelde motorinstallatie te garanderen.Het trekmoment moet voldoen aan de installatiehandleiding van de motor.
Elektrische bedrading: verbind de stroom- en signaalkabels van de motor correct volgens het motornamebord en het bedradingsschema.met een vermogen van niet meer dan 50 W, let op de verbindingsposities van de neutrale en actieve draden.
Bestuurderverbinding: Als de motor via een aandrijfinrichting zoals een riem of keten is aangesloten op de liftdeur, moet u ervoor zorgen dat de aandrijfinrichting correct is geïnstalleerd en ingesteld.bij het installeren van de riem, zorg ervoor dat de bandspanning matig is; bij het installeren van de ketting zorg ervoor dat de kettingspanning passend is en dat de ketting en het tandwielnet goed zijn.
Installatie van het limietapparaat: installeer de limietschakelaar van de liftdeur,de schakelaar correct gepositioneerd is zodat hij de motorvoeding kan afsluiten wanneer de liftdeur zijn limietpositie bereikt, waardoor de deur niet overmatig wordt geopend of gesloten.
