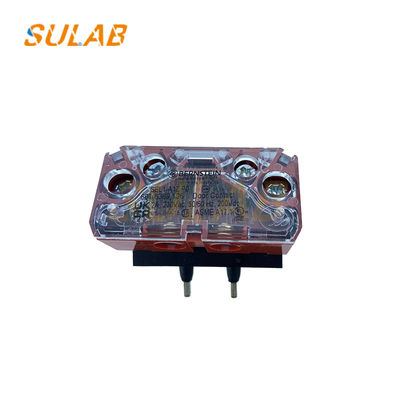

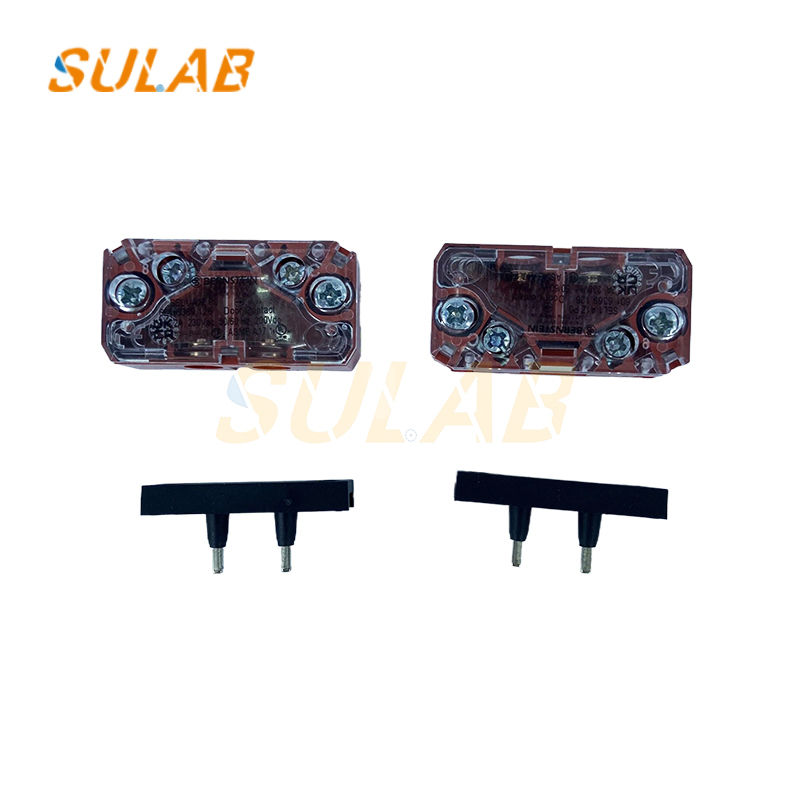

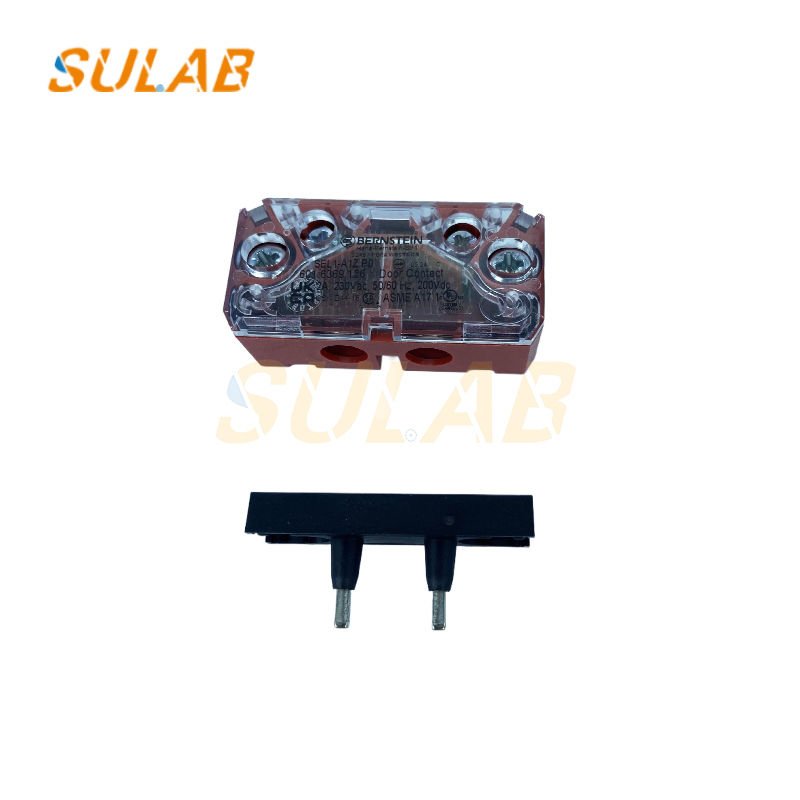

SULAB SEL1-A1ZP0 Liftdeurcontactor 1NC IP20 16x50mm

Liftdeurvergrendelingscontact hulpcontactschakelaar liftdeurvergrendelingsschakelaar liftcontactors liftdeurcontactors SEL1-A1ZP0

De SEL1-A1ZP0 is een liftdeurcontactschakelaar, geproduceerd door BERNSTEIN en behoort tot de SEL-serie. Hieronder volgt een beschrijving:

Werkingsprincipe: De schakelcontacten zijn ontworpen met veren. Elke keer dat ze worden bediend, ondergaan de contactplaat en de bedieningskop mechanische beweging, waardoor vuil, stof en oxidelaagjes worden verwijderd, wat zorgt voor betrouwbaar elektrisch contact.
Contacttype: 1NC-contact.
Beschermingsgraad: IP20.
Mechanische levensduur: Meer dan 10 miljoen schakelcycli.
Afmetingen: 16mm H × 50mm B × 24,5mm D.
Behuizingsmateriaal: PC (UL94-V0), verkrijgbaar in rood of transparant.
Omgevingstemperatuur: –30°C tot +70°C.

Bepaal de installatielocatie.
Volgens de tekeningen van de liftdeur-operator wordt de SEL1-A1ZP0 typisch geïnstalleerd in de buurt van het vergrendelingsmechanisme van de liftschachtdeur of de kooideur. Het moet precies coördineren met de mechanische trigger van de deur-operator (zoals de vergrendelingshaak of de verbinding):
Wanneer de deur volledig gesloten is, moet de mechanische trigger betrouwbaar op de bedieningskop van de schakelaar drukken, waardoor de contacten zich in de "gesloten" of "open" toestand bevinden (afhankelijk van het circuitontwerp, 1NC-contacten zijn normaal gesloten en openen bij druk).
Wanneer de deur opent, komt de trigger los, waardoor de schakelaar automatisch wordt gereset en de contacttoestand wordt omgeschakeld.
De installatielocatie moet ervoor zorgen dat het contact tussen de schakelaar en de trigger niet vast komt te zitten tijdens het openen en sluiten van de deur, en dat de triggerweg voldoet aan de specificaties van de schakelaar (doorgaans is een triggerweg van 1-3 mm voldoende voor een betrouwbare werking).
