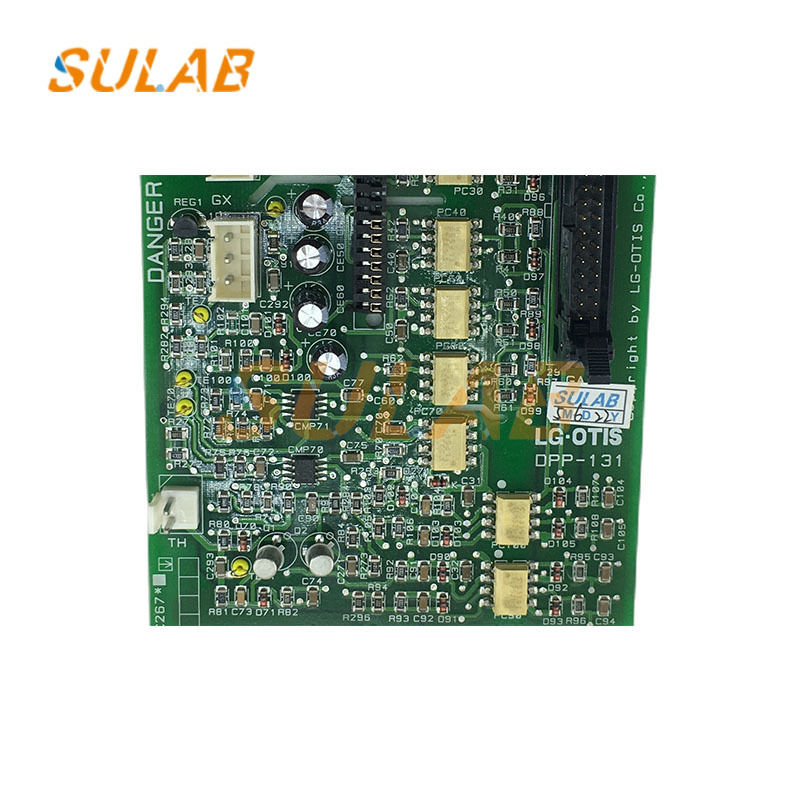

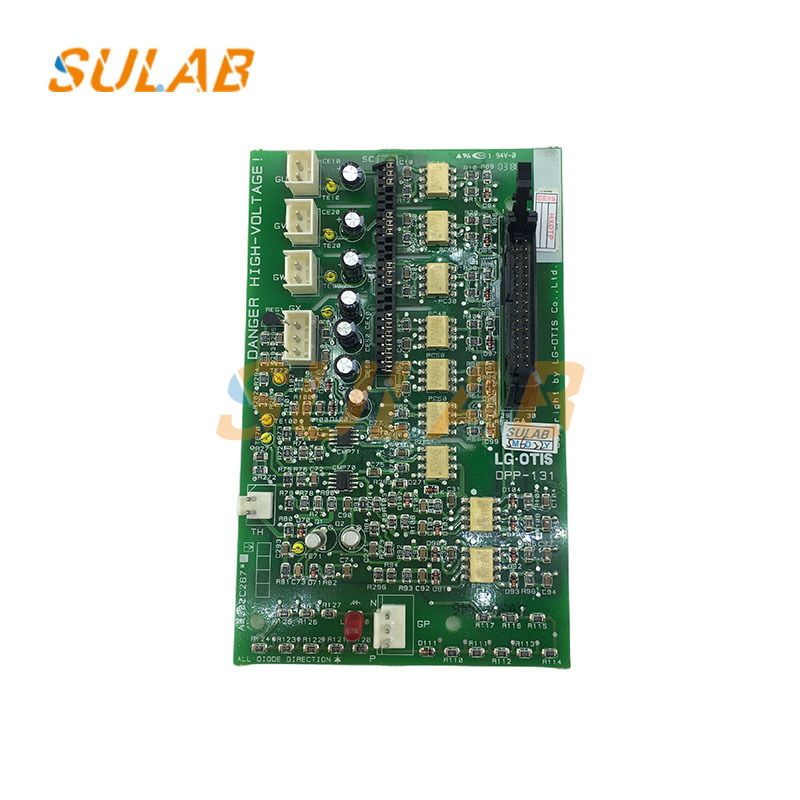

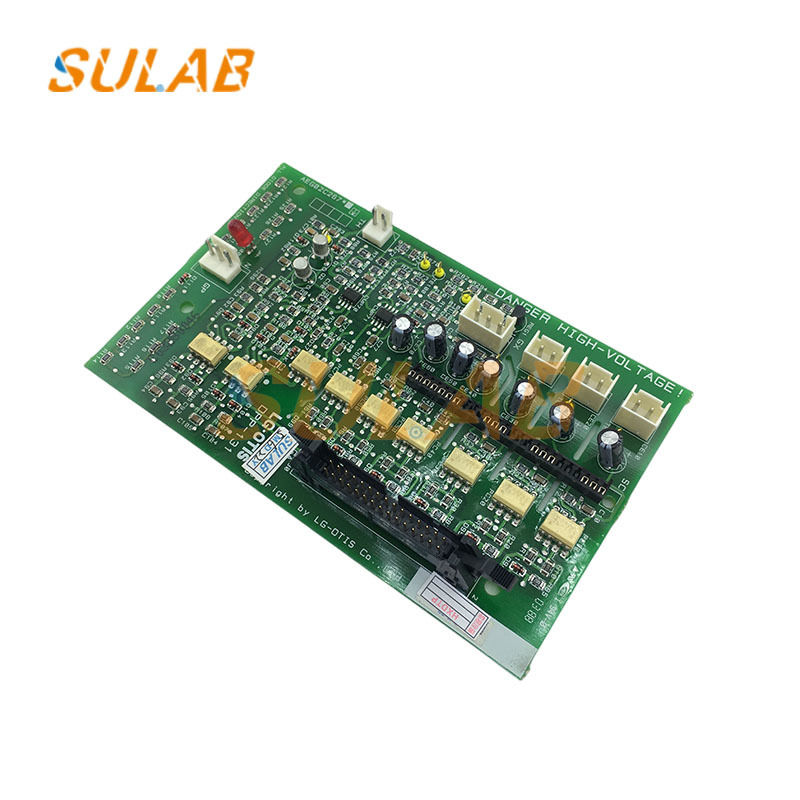

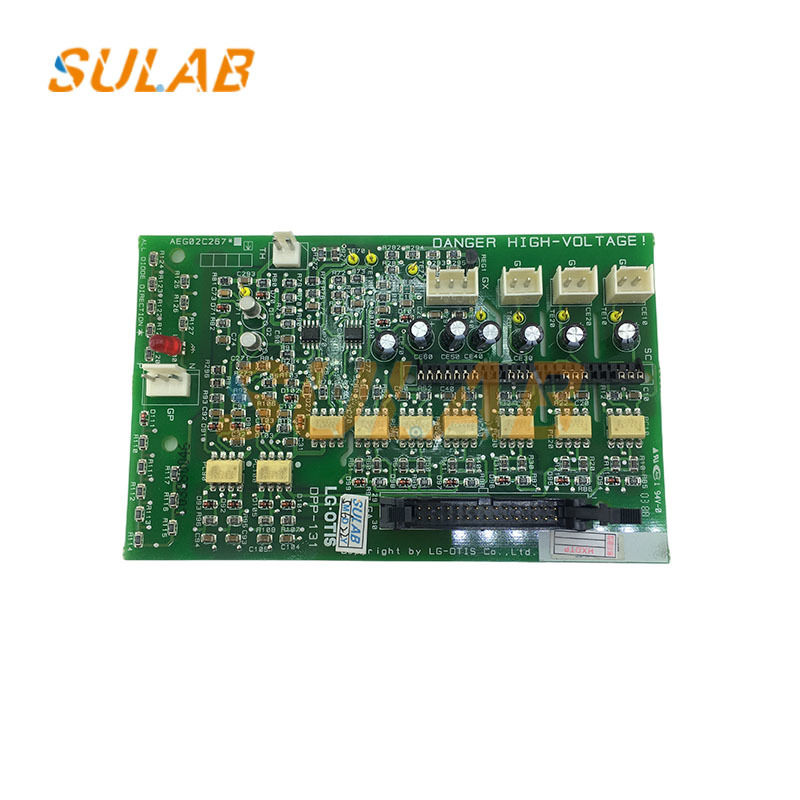

SULAB Elevator Driver Board DPP-131 AEG02C267 voor Deurmotorbesturing

SIGM lift moederbord lift accessoires driver board LG lift module driver board SIGMA PCB lift module driver board DPP-131 AEG02C267

Deurmotor Bedieningscontrole
Ontvangt "open/sluit" commando's van het lift moederbord (zoals het hierboven genoemde DOC-132 moederbord) om de deurmotor in voorwaartse en achterwaartse rotatie aan te sturen, waardoor een soepele opening en sluiting van de liftdeur en deurdorpeldeur wordt gewaarborgd.
Ondersteunt getrapte deurmotorsnelheidsaanpassing: acceleratie tijdens de initiële openings-/sluitfase, constante snelheid tijdens de intermediaire fase en vertraging nabij de eindpositie, waardoor impact met de deur wordt voorkomen en het bedrijfsgeluid wordt verminderd.
Veiligheidsbescherming
Antiklembeveiligingskoppeling: Ontvangt signalen van het deurmotorlichtgordijn (zoals het Otis lichtgordijn) en het veiligheidsaanraakpaneel. Als er een obstakel (zoals een persoon of object) wordt gedetecteerd tijdens het sluitproces van de deur, keert de deurmotor onmiddellijk om en opent de deur om klemmen te voorkomen.
Overstroom/overbelastingsbeveiliging: Als de deurmotor vastzit (bijvoorbeeld door een vervormde deurrail of vreemde voorwerpen die in de deur vastzitten), waardoor er overmatige stroom ontstaat, zal de besturingskaart de stroom naar de motor afsluiten om het doorbranden van de motor of schade aan de besturingskaart te voorkomen.
Deuraankomstdetectie: De positie sensor van de deurmotor (zoals een fotocel of encoder) detecteert de volledig open/gesloten toestand van de deur en geeft een signaal terug aan het lift moederbord, waardoor wordt gewaarborgd dat de lift niet start als de deur niet volledig gesloten is. Signaalinteractie en Statusfeedback
Interageert met het lift moederbord (bijv. DOC-132) via een communicatiebus (bijv. RS485, speciale deuroperator communicatielijn): Verzendt statusinformatie zoals "deur volledig open/gesloten" en "deurfout" en ontvangt commando's zoals "gedwongen deur open/sluiten" en "deuroperator snelheidsparameters."
Ingebouwde indicatielampjes (bijv. stroom, werking en fout) geven intuïtieve feedback over de werkstatus van de besturingskaart (bijv. het foutlampje brandt continu of knippert in geval van een fout).

Voorbereiding voor installatie
Veiligheidsmaatregelen: Koppel de hoofdvoeding van de lift en de voeding van de deuroperator los. Hang een "Niet bedienen" waarschuwingsbord op. Draag een antistatische polsband om te voorkomen dat statische elektriciteit de chip van de besturingskaart beschadigt.
Compatibiliteitsverificatie: Bevestig dat het model van de besturingskaart (DPP-131 AEG02C267) overeenkomt met het model van de deurmotoraandrijving en het lift moederbord (bijv. DOC-132) om storingen als gevolg van modelincompatibiliteit te voorkomen.
Uiterlijke inspectie: Controleer of de besturingskaart vrij is van fysieke schade (zoals chipverlies, zwelling van condensatoren of geoxideerde aansluitingen) en of de kabels van de deurmotoraandrijving niet beschadigd zijn.
Installatieprocedures
De besturingskaart vastzetten: Installeer de besturingskaart op de beugel in de deuroperatorbox en zet deze vast met de meegeleverde schroeven (koppel 3-5 N·m; vermijd te vast aandraaien om schade aan de PCB te voorkomen). Zorg ervoor dat de warmteafvoeropeningen niet geblokkeerd zijn.
