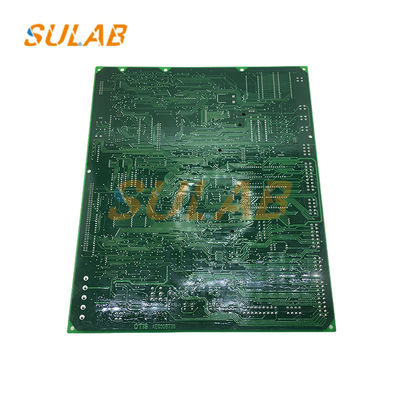

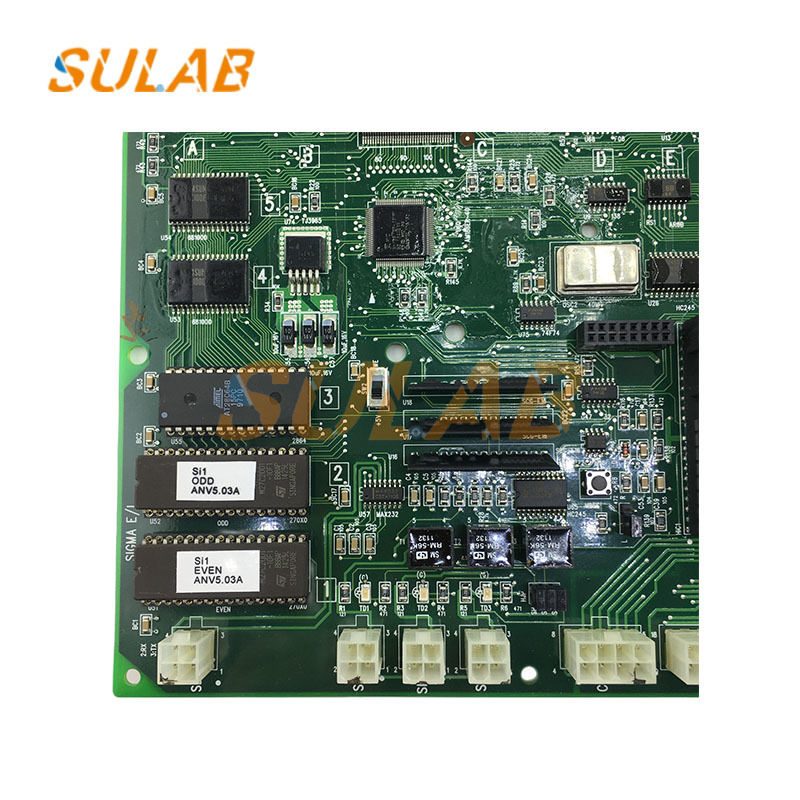

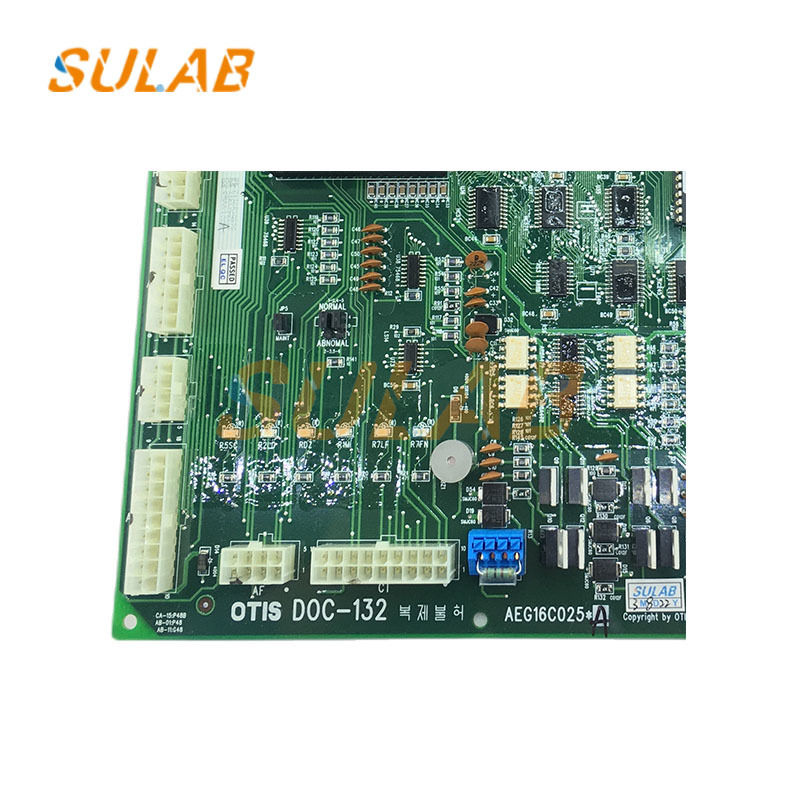

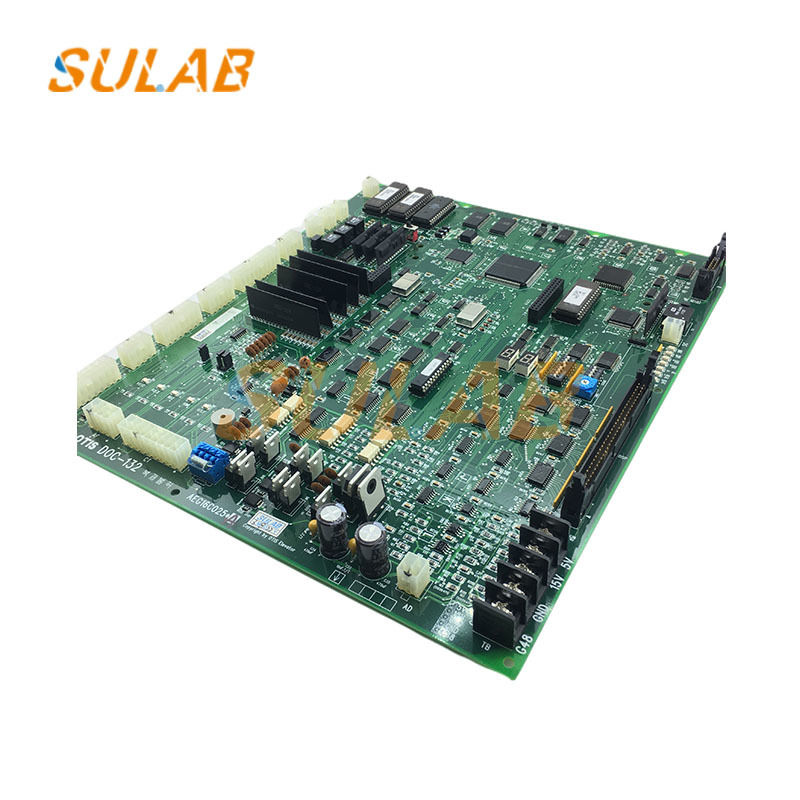

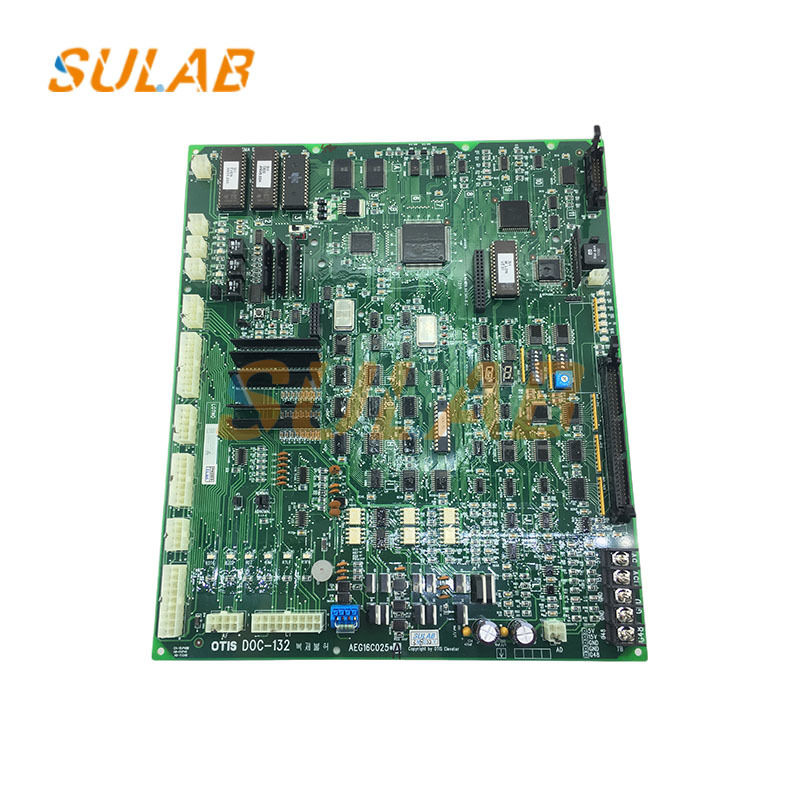

SULAB Lift Besturingskaart DOC-132 AEG16C025A 24V PCB

Liftbesturingskaart LG PCB-kaart Liftmoederbord Hoogwaardig Groothandel Liftmoederbord DOC-132 AEG16C025A

Basis informatie: Dit moederbord is vervaardigd in China en is een liftcomponent. Modelnummer: DOC-132, ook bekend als AEG16C025*A, het wordt voornamelijk gebruikt in woonliften en andere toepassingen.
Functionele kenmerken: Als de kerncomponent van het liftbesturingssysteem voert het belangrijke functies uit zoals liftbedieningscontrole, veiligheidsbescherming en signaaloverdracht. Het maakt functies mogelijk zoals vloerhoogtemeting, handmatige LRT-bediening, POSI-testmodus, 110% schuifmodus en reset CRT-gegevens. Het kan ook motoroverstroom- en overbelastingsbeveiliging bieden, automatische autoverlichting en ventilatorregeling, basisstation liftvergrendeling, externe liftvergrendelingsinterface en auto- en halcommando IC-kaartbesturing.
Veelvoorkomende storingen en symptomen: Wanneer dit moederbord defect raakt, kan de lift niet starten of vaak stoppen tijdens het gebruik, kunnen commando's verloren gaan of verkeerd worden weergegeven, kunnen veiligheidsvoorzieningen niet goed functioneren en kan het display onleesbaar of leeg zijn.

Positioneren en vastzetten van het moederbord

Plaats het moederbord stevig op de montagebeugel volgens de aangewezen montagegaten in de schakelkast. Zorg ervoor dat de connectoren van het moederbord (zoals de voedingsconnector, communicatieconnector en I/O-connector) zo zijn georiënteerd dat ze gemakkelijk bedraad kunnen worden en vermijd overmatige buiging van de kabels.

Gebruik de meegeleverde schroeven om diagonaal gelijkmatig aan te draaien (het koppel moet voldoen aan de handleiding. Een te losse schroef kan leiden tot slecht contact, terwijl een te strakke schroef het moederbord PCB kan beschadigen). Als het montageoppervlak ongelijk is, plaats dan isolerende ringen voor nivellering.

De kabel aansluiten (kernstap)

De voeding aansluiten: Zoek de voedingsconnector van het moederbord (meestal gemarkeerd met "DC24V," "GND," of "AC110V"; raadpleeg de handleiding voor details). Gebruik een multimeter om te bevestigen dat de ingangsspanning voldoet aan de vereisten van het moederbord (meestal DC24V ± 5%). Sluit de positieve en negatieve polen correct aan (verkeerd aansluiten kan de voedingsmodule van het moederbord beschadigen). Communicatiebusverbinding: Sluit de communicatielijnen (zoals RS485 of een speciale bus) aan tussen het moederbord en het liftbedieningspaneel en het haloproep paneel. Maak onderscheid tussen "A" en "B" lijnen of "CAN-H" en "CAN-L" lijnen, zorg voor veilige verbindingen en aard de afscherming aan één uiteinde om interferentie te verminderen.
I/O-interfaceverbinding: Sluit in- en uitgangslijnen aan voor het veiligheidscircuit, het deursignaal, de eindschakelaar, de contactorfeedback en andere circuits volgens de pinout in de handleiding. Elke kabel moet op de klem worden gekrompen om kortsluiting door blote draden te voorkomen. Gebruik na het bedraden kabelbinders om de kabels te ordenen en ze apart te binden van hoogspanningskabels (zoals motorkabels).
Aarding: De aardklem van het moederbord (gemarkeerd met "PE" of een "aardsymbool") moet met een geel-groene tweekleurige draad worden aangesloten op de aardbus van de schakelkast. De aardingsweerstand moet ≤4Ω zijn om schade aan het moederbord door statische elektriciteit of lekkage te voorkomen.
