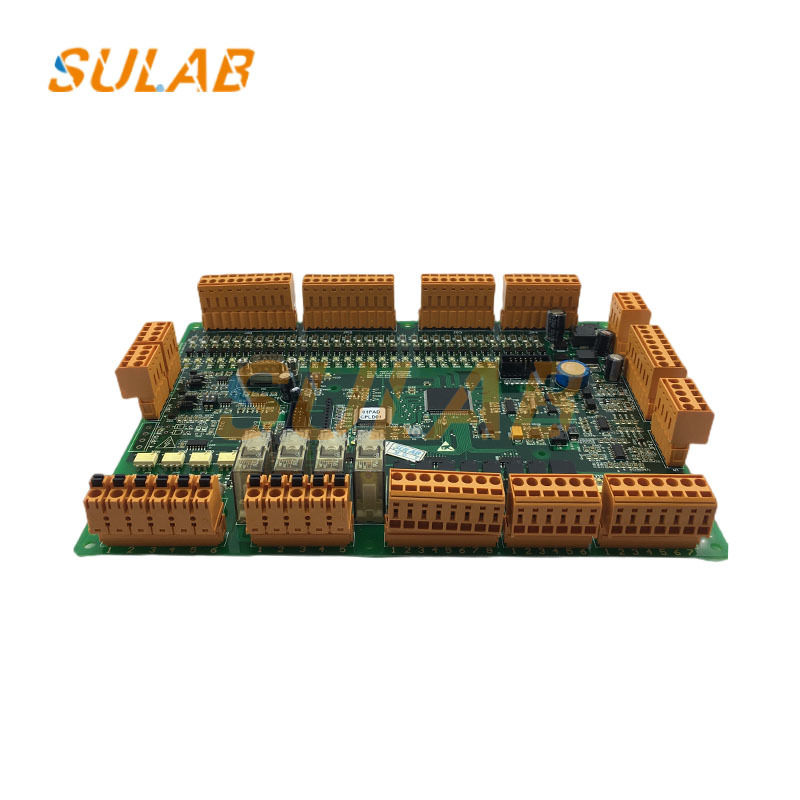

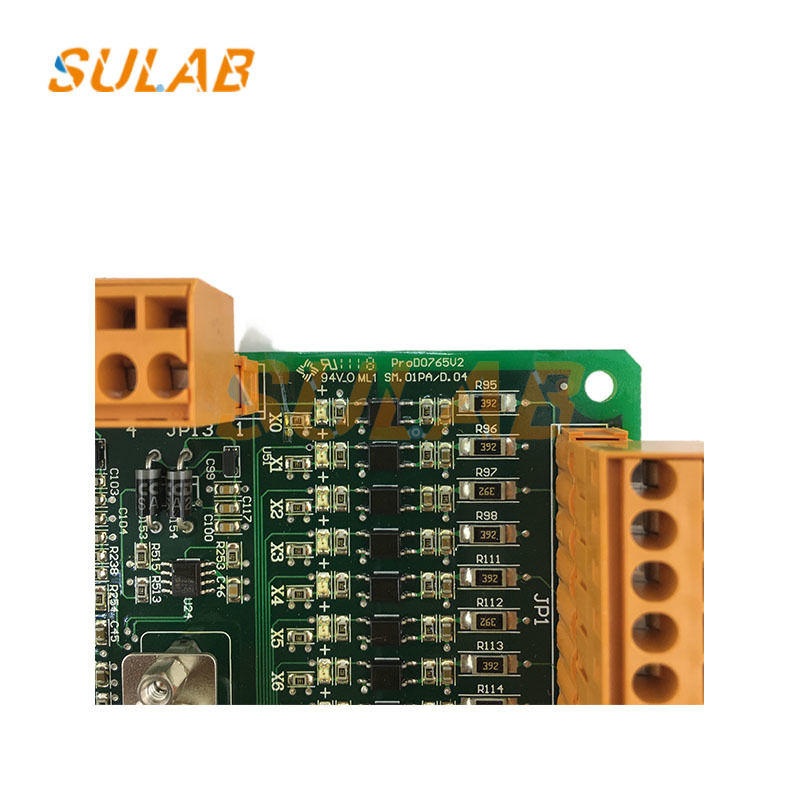

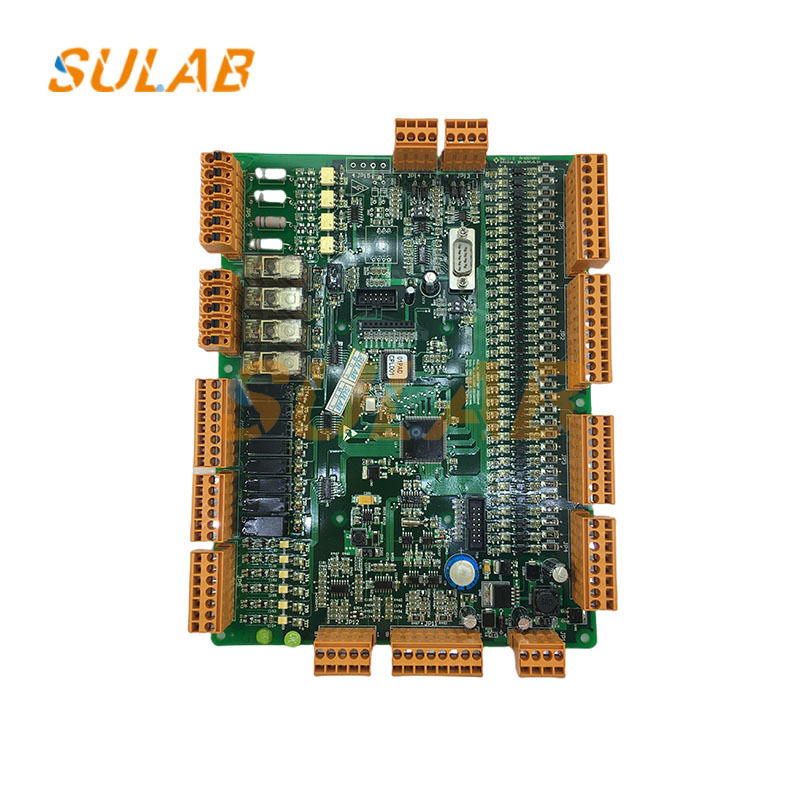

SULAB SM.01PA Lift Main PCB Board met CAN-buscommunicatie

Lift Hoofd PCB-bord, Hoofdbord, Lift Hoofdpaneel, Lift Besturingsbord, Lift Onderdelen PCB-bord, Stappenmotor Hoofdbord, Driver Board SM.01PA

De kern van het SM.01PA-bord is "commando-acquisitie + signaalconversie + statusweergave." De specifieke functies omvatten:

Commando-acquisitie: Ontvangt bedieningssignalen van de liftkooi, zoals de verdiepingskeuzeknop, de deur open/dicht-knop en de noodalarmknop, converteert analoge/digitale signalen naar communicatiesignalen die voldoen aan het Monarch-protocol en verzendt deze naar het lift-hoofdbesturingsbord.

Statusfeedback: Ontvangt informatie zoals "verdiepingspositie", "reisrichting" en "deurstatus (open/dicht)" van het hoofdbesturingsbord en activeert de verdiepingsweergave (zoals een digitale buis/LED-scherm), richtingaanwijzer en deur open/dicht-statuslamp in de liftkooi, waardoor passagiers feedback krijgen over de huidige liftstatus.

Alarm- en storingsfeedback: Als een noodalarm (zoals een alarmknop of een signaal van een opgesloten persoon) in de liftkooi wordt geactiveerd, verzendt de SM.01PA het alarmsignaal naar het hoofdbesturingsbord en kan ook een zoemer of alarmindicator in de liftkooi activeren om passagiers te waarschuwen. Communicatie-aanpassing: Communiceert met het hoofdbesturingsbord via een speciale Monarch-communicatiebus (zoals CAN-bus of RS485-bus) om een stabiele overdracht van commando's en statussignalen te garanderen en commando-verlies of vertraging te voorkomen.

Communicatiestoring (Meest voorkomend)
Symptoom: Het communicatielampje (COM) is uit/constant aan/knippert abnormaal, kooicommando's kunnen niet worden geregistreerd (geen reactie op het indrukken van knoppen), of het hoofdbesturingsbord meldt "Kooicommando Bord Communicatiestoring" (zoals Monarch foutcode E37).
Probleemoplossing:
Controleer de communicatiebus (CAN-H/CAN-L of RS485-A/RS485-B) op losse of omgekeerde bedrading, of schade aan de buskabel (bijv. bekneld door de kooideur).
Meet de communicatiebusspanning (normale CAN-busspanning: CAN-H ≈ 2,5-3,5V, CAN-L ≈ 1,5-2,5V, spanningsverschil ≈ 1V). Als de spanning abnormaal is, kan de bus kortgesloten zijn, geaard zijn of kan de communicatiechip op het bord beschadigd zijn.
Probeer het SM.01PA-bord te vervangen door hetzelfde model om een probleem met het bord zelf uit te sluiten (bijv. een doorgebrande communicatiechip).
