SULAB XAA25140AFB Lift Outbound Display Board voor parallelle systemen

Origineel Nieuwe Lift PCB Accessoires Lop Display Board Lift Uitgaande Display Board XAA25140AFB

Merk en Model: Dit displaypaneel is van OTIS, model XAA25140AFB, en behoort tot de HBP16-serie van hal-oproepdisplaypanelen.
Toepassing: Voornamelijk geschikt voor parallelle liftsystemen, kan het buiten de liftdeur worden geïnstalleerd om informatie weer te geven zoals de huidige bedrijfsstatus en verdieping van de lift, en een oproepknop te bieden voor passagiers om de lift op te roepen.
Functionele Kenmerken: Het werkt door oproepsignalen van passagiers te ontvangen via knopingangen, deze te verwerken via een microcontroller (MCU) en ze via een communicatie-interface naar de hoofdcontroller van de lift te verzenden. Het ontvangt ook gegevens van de hoofdcontroller om het display bij te werken, zoals de huidige verdieping van de lift en de reisrichting.

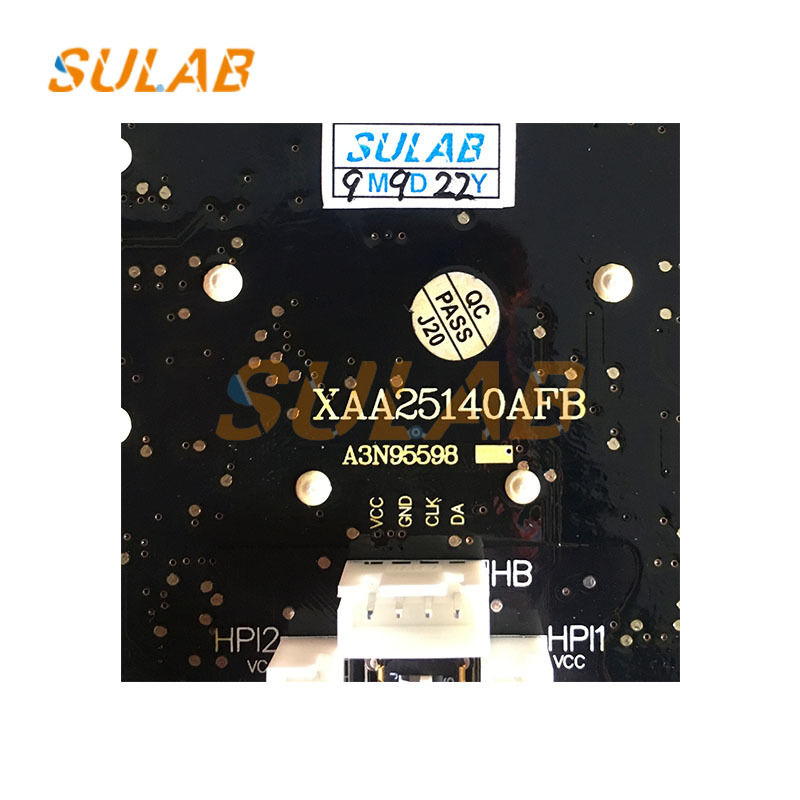

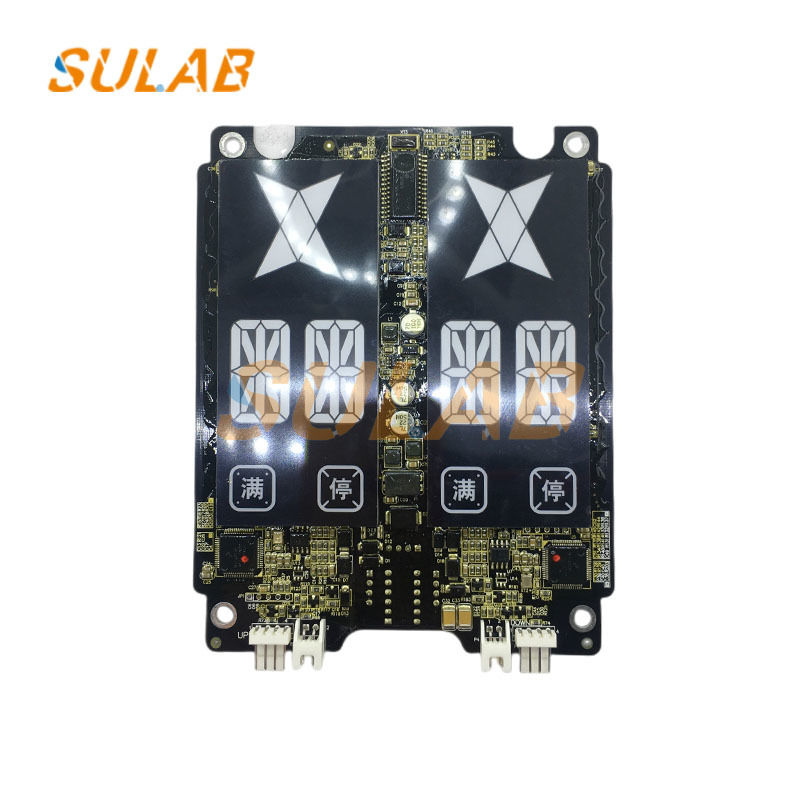

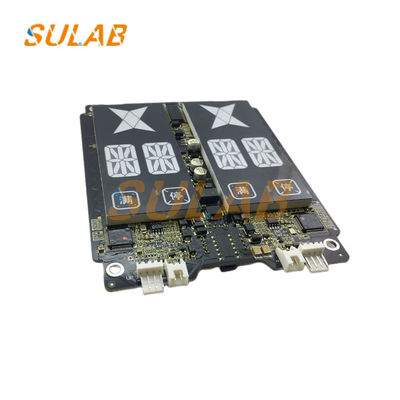

Uiterlijk: Het displaypaneel is een zwarte printplaat met een LED digitale buis of matrixdisplay om verdiepingsnummers en richtingpijlen weer te geven, evenals de oproepknop die door de passagier is ingedrukt en gerelateerde circuitcomponenten.

Voorbereiding: Bevestig dat het liftmodel dat moet worden geïnstalleerd overeenkomt met het hal-oproepdisplaypaneel. Dit kan worden gedaan door de tekeningen of modelnummers van de lift te vergelijken. Bereid het hal-oproeppaneel en de accessoires voor, zoals schroeven en bevestigingsmiddelen. Bereid ook basistools voor zoals een schroevendraaier en elektrische boor, evenals meetgereedschap zoals een meetlint. Zorg ervoor dat de liftschacht vrij is van obstakels die de installatie zouden kunnen belemmeren.
Bepaal de installatielocatie: Volgens de ontwerptekeningen of installatiehandleiding van de lift wordt het hal-oproeppaneel meestal naast de liftdeur geïnstalleerd, 1,2-1,4 meter boven de grond, met de paneelrand 200-300 mm van de rand van de landingsdeur. Voor groepsgestuurde liften moet het oproeppaneel tussen twee liften worden geïnstalleerd. Houd rekening met gebruiksgemak, veiligheid en esthetiek en vermijd installatie op plaatsen die gevoelig zijn voor botsingen.
Voorboren: Gebruik een meetinstrument om de montagegaten voor het hal-oproeppaneel te markeren en boor vervolgens voor met een elektrische boor. Let op de gatdiepte en -diameter om ervoor te zorgen dat de schroeven het hal-oproeppaneel stevig kunnen vastzetten.
Het hal-oproeppaneel vastzetten: Plaats het hal-oproeppaneel in de voorgeboorde gaten en zet het vast met schroeven. Gebruik bij het aandraaien van de schroeven een waterpas om het hal-oproeppaneel loodrecht op de muur te houden om een soepele installatie te garanderen.
Aansluiting Bedrading: Het XAA25140AFB hal-oproeppaneel vereist een communicatiekabel. We raden aan om speciale communicatiekabels van Otis te gebruiken om een stabiele signaaloverdracht te garanderen. Sluit het paneel correct aan volgens de instructies van de fabrikant en zorg ervoor dat de connectoren stevig vastzitten en niet los zitten. Als het hal-oproeppaneel een externe voeding nodig heeft, sluit dan de voedingskabel aan. Koppel altijd de stroomtoevoer van de lift los voordat u deze aansluit en zorg voor een goede isolatie.
Functionele Test: Herstel na installatie de stroomtoevoer van de lift en voer meerdere tests uit. Druk op de oproepknoppen omhoog en omlaag om een reactie te controleren. Controleer ook of het verdiepingsdisplay correct functioneert en of er foutmeldingen aanwezig zijn. Als er problemen worden gedetecteerd, los dan onmiddellijk de bedrading op of controleer de installatieprocedures opnieuw.
