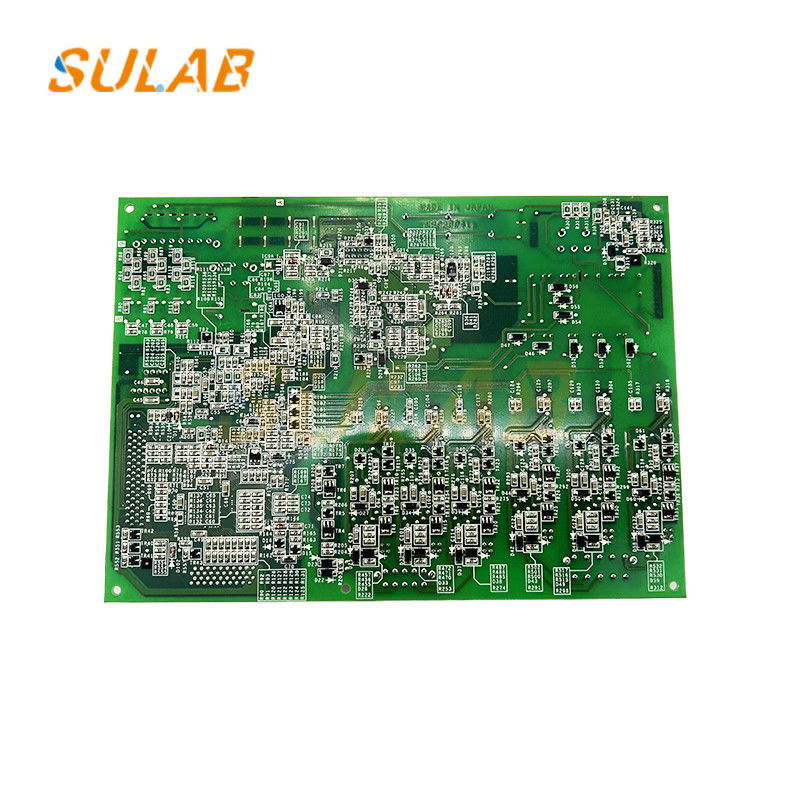

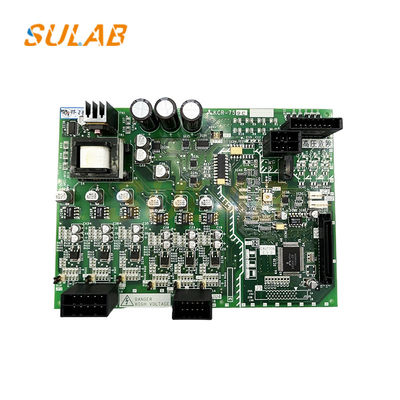

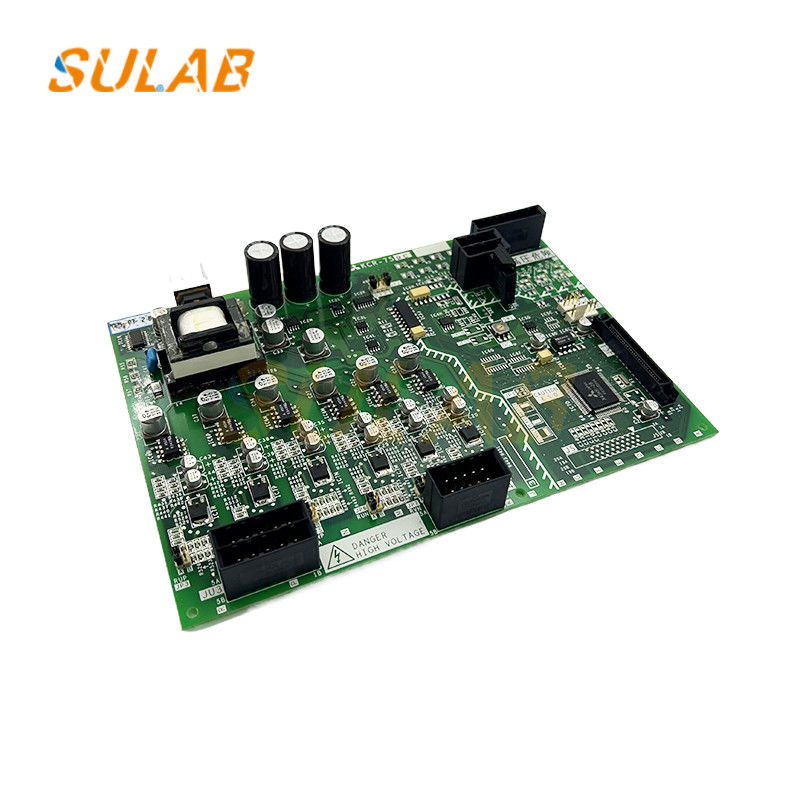

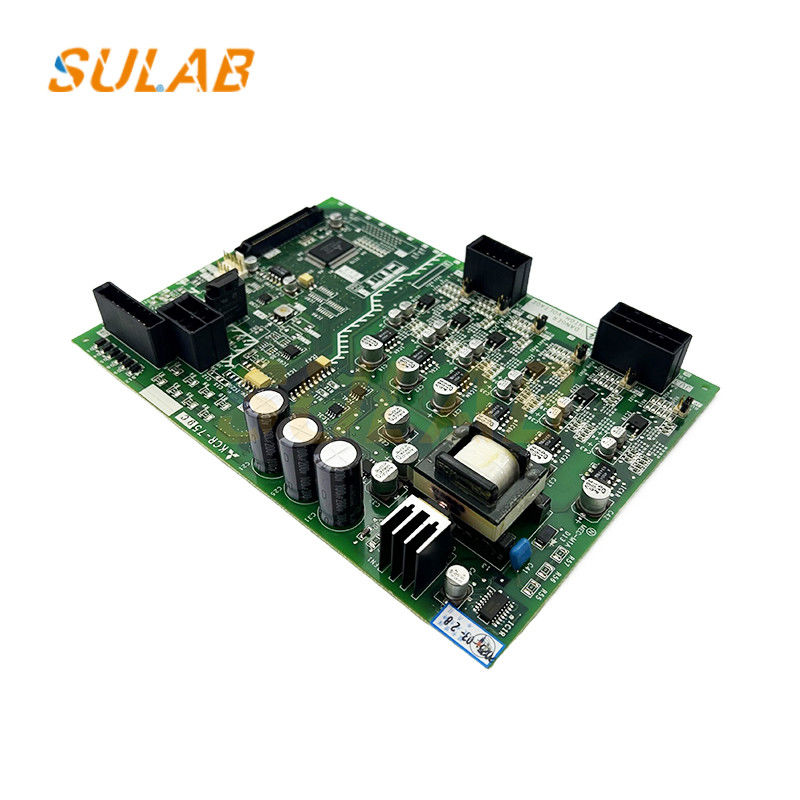

Lift PCB Board Mitsubishi KCR-759C Liftonderdelen

1Algemene specificaties

• Model:KCR-759C

• Toepassing:Beheersysteem van de lift (waarschijnlijk voor de deurbeheersing, signaalverwerking of motorbeheer)

• Compatibiliteit:Ontworpen voor Mitsubishi-liftmodellen (exacte compatibiliteit is afhankelijk van de serie)

2. PCB-ontwerp en -productie

• Aantal lagen:Waarschijnlijk een4-6 laag PCB's(voor signaalintegratie en vermogensafdeling)

• Materiaal:FR-4 (brandvertragend epoxylaminaat)

• Koperen dikte:1 oz of 2 oz (voor vermogen)

• Oppervlakte afwerking:Loodvrij HASL (Hot Air Solder Leveling) of ENIG (Electroless Nickel Immersion Gold) voor corrosiebestendigheid

3. Belangrijkste componenten

• Microcontroller/processor:Mitsubishi-specifieke IC (mogelijk een eigen Mitsubishi-chip of een Renesas/Microchip-gebaseerde controller)

• Regeling van het vermogen:met een vermogen van niet meer dan 50 W

• Relais/sluiters in vaste toestand:voor motor-/deurbesturing

• Optocouplers/isolatoren:Voor signaalisolatie en geluidsreductie

• Verbindingen:met een breedte van niet meer dan 50 mm

• Beschermingscircuits:Fuses, TVS-dioden en EMI-filters

4Productieproces

1. Schematisch & Layout OntwerpOntworpen met behulp van CAD-tools (Altium, Eagle of Mitsubishi's eigen software).

2. Fabricage van PCB's️ Etsen, boren en laagopstapelen.

3. Aankoop van componenten- OEM-goedgekeurde onderdelen (Mitsubishi kan gespecialiseerde leveranciers gebruiken).

4. SMT-assemblage¢ Automatische pick-and-place machines voor SMD-onderdelen.

5. Door-gat assemblage- handmatig of golflossen voor grotere onderdelen.

6. Test & QC–

   • In-circuit testing (ICT) Verifieert elektrische verbindingen.

   • Functioneel testenSimulatie van de werking van de lift.

   • Omgevingsstressonderzoek controle op trillings-/temperatuurweerstand.

5. Naleving en certificering

• Veiligheidsnormen:EN 81-20 (veiligheid van liften), UL/CE (indien van toepassing)

• EMC-naleving:EN 61000-6-2 (immuniteit), EN 61000-6-4 (emissies)

6Gewone storingpunten en reparaties

• Verbrand spoor(vanwege stroomoverspanningen)

• Mislukte relais(mechanische slijtage)

• met een breedte van niet meer dan 15 mm(expositie aan vocht)

• Gebrek aan condensatoren(electrolytische veroudering)

7. Vervanging en beschikbaarheid

• OEM-onderdeel:Moet afkomstig zijn van Mitsubishi of geautoriseerde distributeurs.

• Naverkoop alternatieven:Zeer zeldzaam vanwege het eigen ontwerp.

• Vernieuwde eenheden:Soms verkrijgbaar bij leveranciers van liften.
