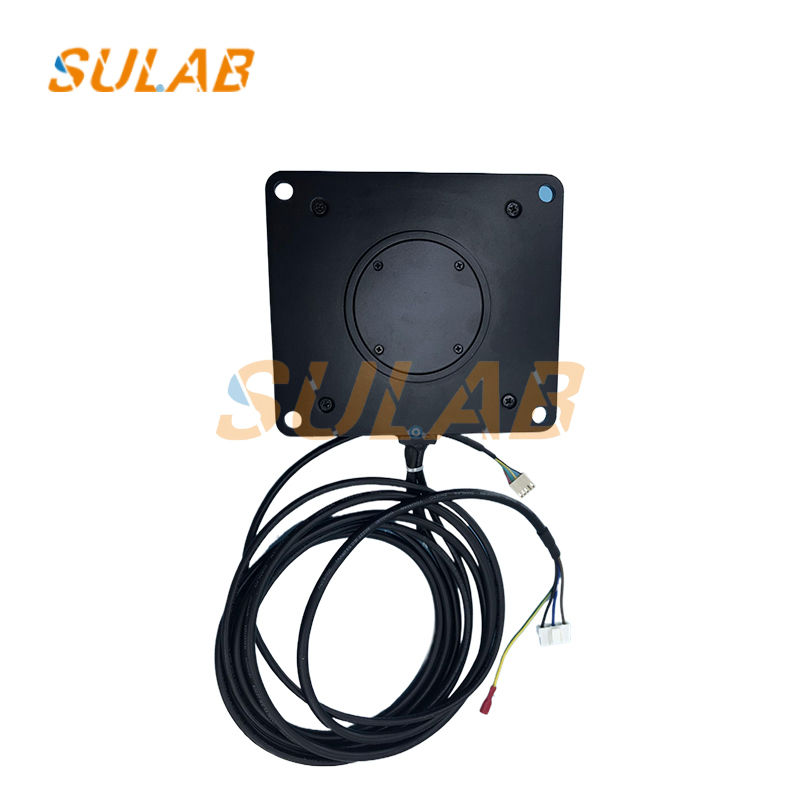

SULAB Lift Permanente Magneet Synchrone Deurmotor 140TAST-01F2H4P

Lift Permanente Magneet Synchrone Deurmotor AC Servomotor Lift Onderdelen 140TAST-01F2H4P

Voorbereiding voor installatie

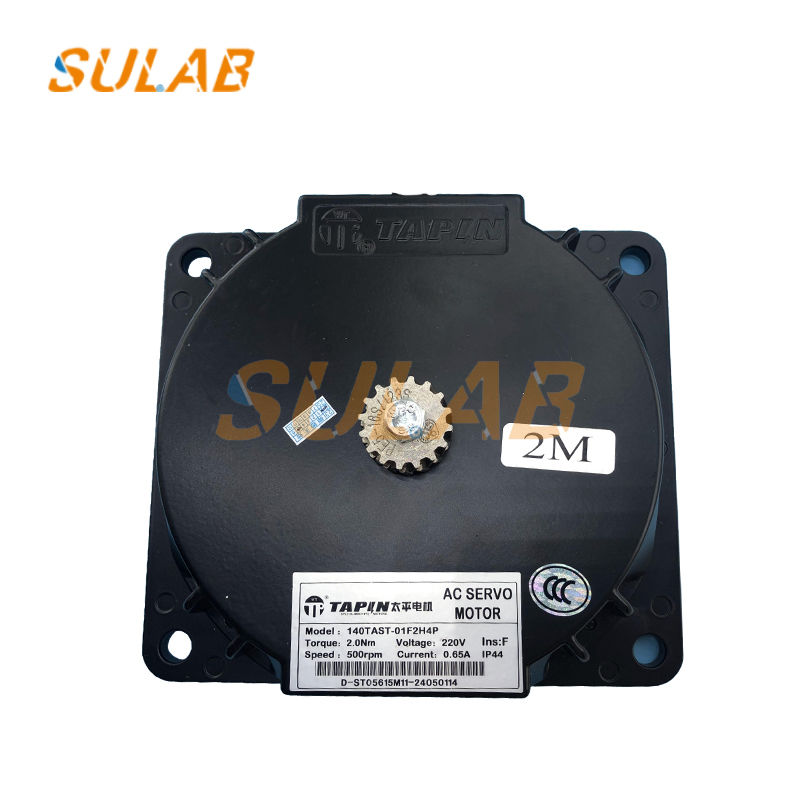

Apparatuurinspectie: Inspecteer de deurmotor zorgvuldig op externe schade, zoals een vervormde behuizing of beschadigde aansluitdoos. Controleer de specificaties op het motorplaatje, inclusief de nominale spanning en het vermogen, om er zeker van te zijn dat ze voldoen aan de eisen van het liftdeurmotorsysteem.
Gereedschap voorbereiding: Verzamel de benodigde installatiegereedschappen, zoals een elektrische schroevendraaier, momentsleutel en multimeter, evenals eventuele benodigde installatiematerialen, zoals bouten, moeren, pakkingen en aardingsdraden.
Verificatie installatielocatie: Selecteer een geschikte installatielocatie op basis van de afmetingen van de liftschacht en de locatie van de deuropening om een soepele werking van de deurmotor te garanderen en interferentie met andere liftcomponenten te voorkomen.

Installatiestappen
Beugelinstallatie: Als de deurmotor een beugel nodig heeft voor installatie, bevestig dan eerst de beugel op de aangewezen locatie. Als de montagebeugel voor de deurmotor bijvoorbeeld op de bovenkant van de liftkooi met bouten aan de C-sleuf wordt bevestigd, zorg er dan voor dat de bouten zijn aangedraaid en de beugel stevig vastzit.
Motorinstallatie: Installeer de 140TAST-01F2H4P deurmotor op de beugel en zet deze vast met geschikte bouten. Draai de bouten in een diagonaal patroon aan om een stabiele installatie en een gelijkmatige krachtverdeling te garanderen.
Aandrijfverbinding: Als de deurmotor via een transmissieapparaat zoals een riem, ketting of tandwiel is verbonden met de liftdeur, moet het transmissieapparaat correct worden geïnstalleerd en afgesteld. Zorg er bijvoorbeeld bij het installeren van een ketting voor dat de ketting goed gespannen is en goed in de tandwielen grijpt. Zorg er bij het installeren van een riem voor dat de riemspanning matig is.
Elektrische bedrading: Sluit de voedingskabel aan op de voedingsaansluitingen van de motor volgens het bedradingsschema van de deurmotor. Zorg ervoor dat de bedrading correct en veilig is en voldoet aan de elektrische veiligheidseisen. Sluit tegelijkertijd de signaalkabel van het liftbesturingssysteem aan op de signaalaansluiting van de motor om een goede signaaloverdracht te garanderen.

Afstelling en kalibratie: Stel na installatie de positie van de deurmotor af en zorg ervoor dat de geleiderail van de deurmotor parallel loopt aan de dorpel van de liftdeur. Gebruik een schietlood om de verticaliteit van de deurmotor te garanderen. Gebruik indien nodig een plug om de parallelheid en verticaliteit af te stellen, met een afwijking van niet meer dan 1 mm. Lijn ook het midden van de deurmotor uit met het midden van de in- en uitgang van de lift.
