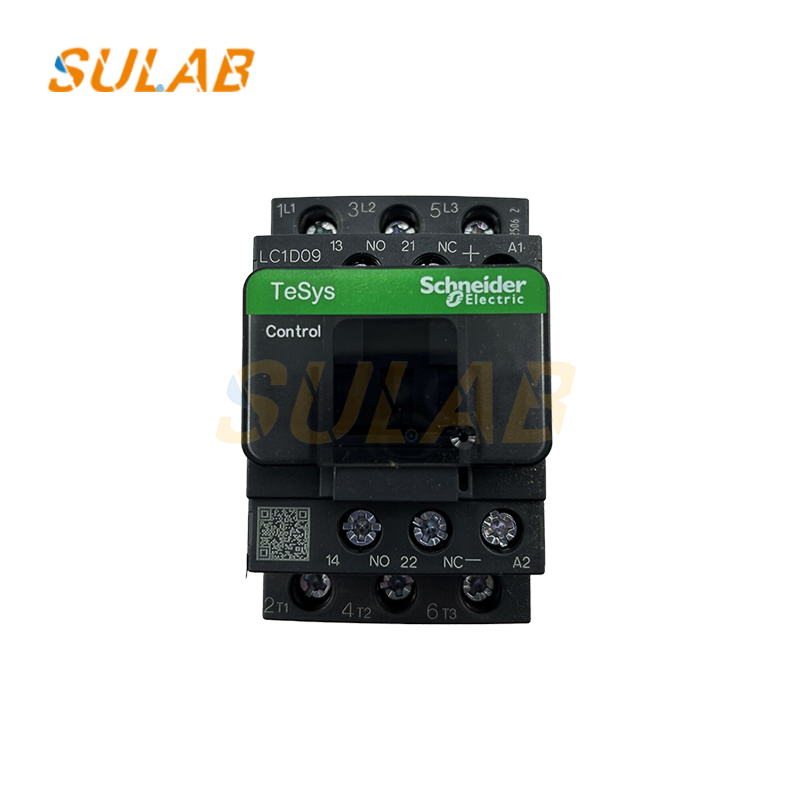

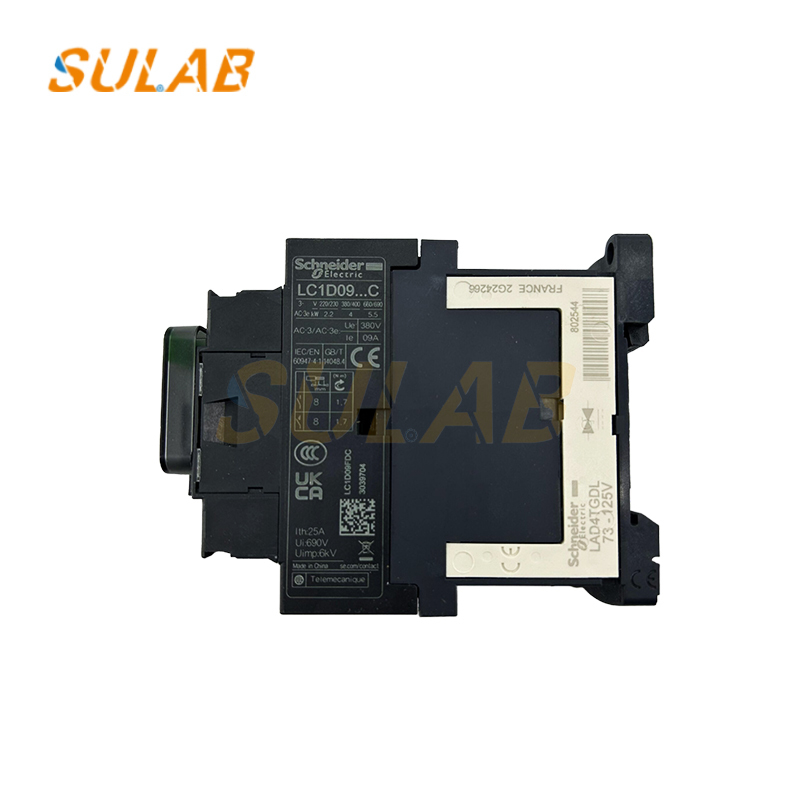

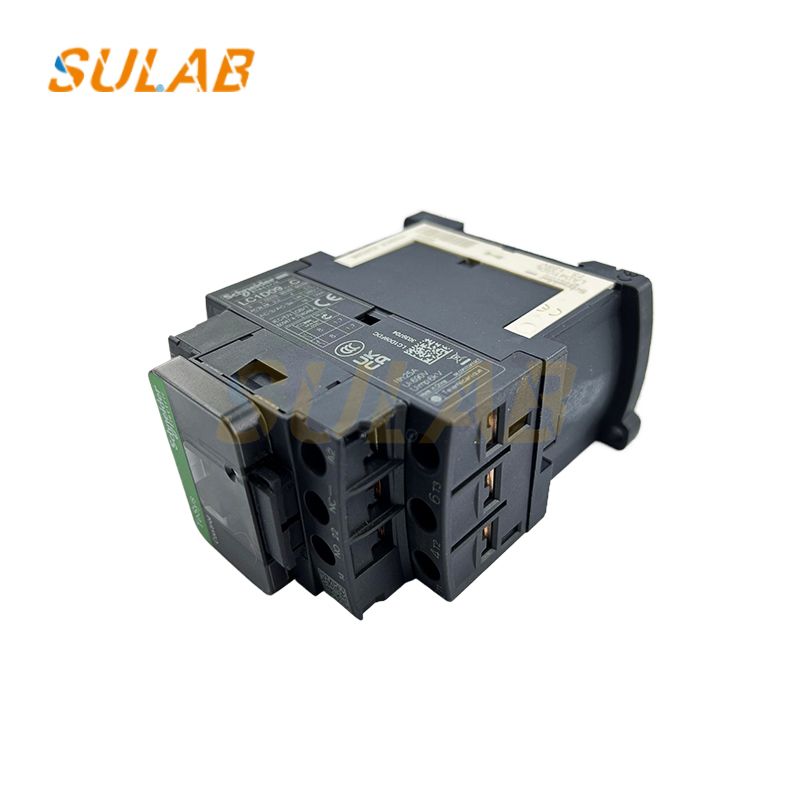

Schneider Original AC Contactor LC1D09BDC LC1D09FDC DC Contactor

Schneider Originele AC Contactor LC1D09BDC LC1D09FDC DC Contactor

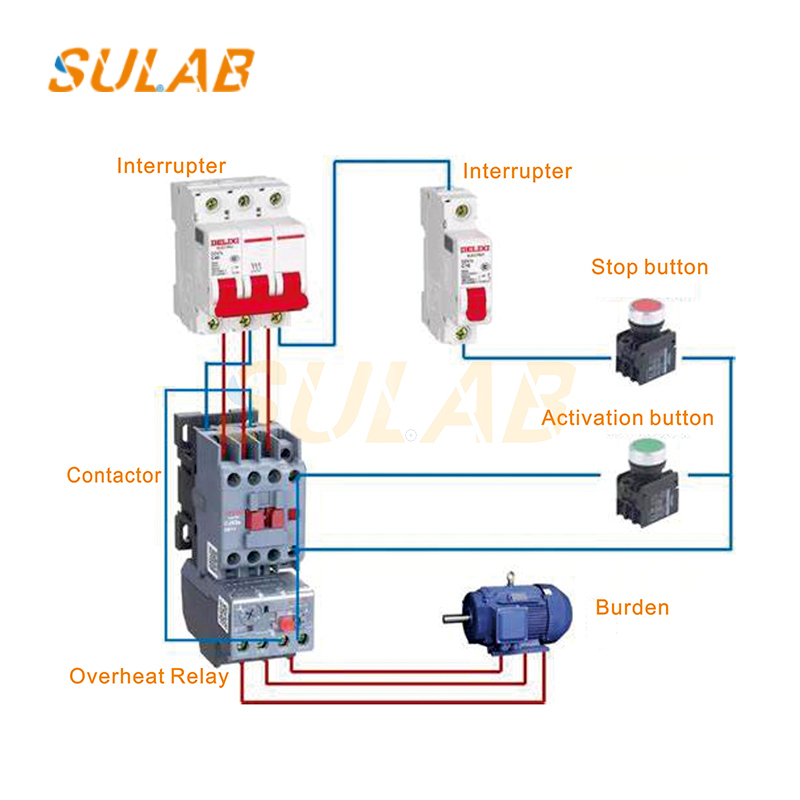

• Structurele Samenstelling
  • Elektromagnetisch Systeem: Het omvat bewegende en statische ijzerkernen, een aantrekkingsspoel en een reactieve veer. Wanneer de aantrekkingsspoel onder spanning staat, wordt een magnetisch veld gegenereerd, waardoor de bewegende ijzerkern de kracht van de reactieve veer overwint en aantrekt met de statische ijzerkern; wanneer de spoel spanningsloos wordt gemaakt, verdwijnt het magnetische veld en reset de bewegende ijzerkern onder invloed van de reactieve veer.
  • Contactsysteem: Het maakt gebruik van een dubbele-onderbreking brugcontactstructuur, over het algemeen met drie paar normaal open hoofdcontacten, die worden gebruikt om het hoofdcircuit te verbinden en te verbreken. Daarnaast kan het worden uitgerust met NO (normaal open) en NC (normaal gesloten) hulpcontacten, die worden gebruikt voor signaalfeedback of vergrendelingscontrole van het besturingscircuit.
  • Boogdovingssysteem: Contactoren met grote capaciteit (boven 20A) gebruiken sleufboogdovingskappen en boogdovingsroosters voor boogdoving; contactoren met kleine capaciteit gebruiken dubbele-onderbreking contacten voor boogdoving, elektrische krachtboogdoving, interfase boogplaten voor boogisolatie en kleiboogdovingskappen voor boogdoving.

• Werkingsprincipe: Wanneer de elektromagnetische spoel van de contactor is aangesloten op de nominale DC-spanning, wordt een magnetisch veld gegenereerd in de spoel. Onder invloed van elektromagnetische aantrekking overwint de statische ijzerkern de reactiekracht van de veer, trekt de bewegende ijzerkern aan naar de statische ijzerkern en laat de bewegende en statische contacten contact maken, waardoor het hoofdcircuit en het besturingscircuit worden verbonden; wanneer de spoel spanningsloos wordt gemaakt, verdwijnt de elektromagnetische aantrekking van de statische ijzerkern en reset de bewegende ijzerkern onder de reactiekracht van de veer, waardoor de bewegende contacten loskomen van de statische contacten en het hoofdcircuit en het besturingscircuit worden afgesneden.
• Technische Parameters
  • Nominale Stroom: 9A.
  • Spoelspanning: Meestal 110V DC, en andere opties zoals DC 12V, 24V, 48V, 220V zijn ook beschikbaar.
  • Polen: 3P, d.w.z. een driepolige contactor.
  • Spanningsniveau: Het kan worden gebruikt in circuits met een AC-spanning tot 660V (690V). Onder de AC-3 applicatiecategorie kan het normaal werken wanneer de werkspanning 380V is.
  • Actiekenmerken: De DC-aantrekspanning is 85-110%Us en de loslaatspanning is 10-75%Us.
