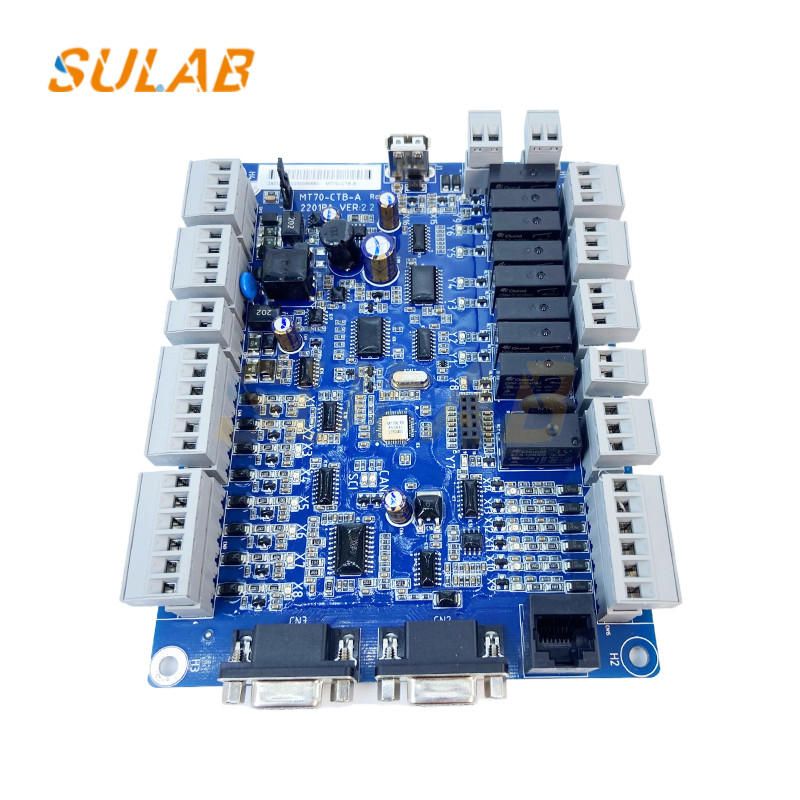

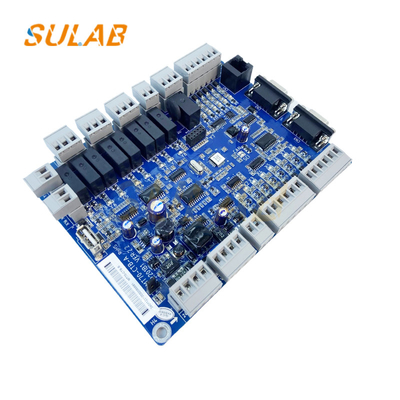

Lift Spare Parts Board Nieuw en origineel voor lift MT70-CTB-B

Nieuw & Originaal voor Lift MT70-CTB-B Lift Spare Parts Board

Functie:
Signalverwerving en -transmissie
Invoersignalen ontvangen van verschillende schakelaars aan de bovenkant van de auto, zoals lichtgordijnsignalen, deuropenings- en -sluitingssignalen, enz.en deze signalen doorsturen naar het hoofdbedieningsplatform via communicatiekabels, zodat het hoofdbesturingsbord de realtime status van de liftwagen kan begrijpen.
Communicatie met het commandobord in de auto, ontvangt knopcommandosignalen, zoals vloeroproepcommando's, bestuurderscommando's, brandcommando's, enz., en zendt deze signalen door naar het hoofdcommandobord.
Beheer van de deurmachine
Uitvoer deurmachine open- en sluitingssignalen volgens de instructies van het hoofdbesturingsbord, besturen van de werking van de deurmachine op de bovenkant van de auto,en realiseer de normale opening en sluiting van de lift deur.
Ondersteuning via de deurbesturing en kan overeenkomstige deurmachinebesturing uitvoeren voor liften met voor- en achterdeuren.
Signaluitgang en display-aandrijving

Installatiestappen
Plaatsing en bevestiging: Bepaal de plaats van de montage van het bovenste bord van de auto volgens de structuur en installatie tekeningen van de liftwagen.de auto top board moet worden geïnstalleerd op de bovenkant van de auto in de buurt van het bedieningspaneel voor gemakkelijke bedrading en verbinding. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
Elektrische aansluiting:
Stroomverbinding: verbind de stroomleiding van de lift met de overeenkomstige stroomterminal van het bovenste bord van de auto.de auto bovenste bord moet worden aangesloten op een wisselstroomvoorziening van 220V of andere gespecificeerde spanning- Zorg ervoor dat de elektriciteitsleiding correct is aangesloten, goed contact heeft en geïsoleerd is om kortsluiting en lekkageongevallen te voorkomen.
Verbindingslijn: verbind de verbindingslijnen tussen het bovenste bord van de auto en het hoofdbesturingsbord van de lift, het bedieningspaneel in de auto,de oproeptas van het vloerstation en andere apparatuurDeze lijnen maken meestal gebruik van speciale communicatiekabels, die volgens de tekeningen correct zijn verbonden.en ervoor zorgen dat de kabels netjes worden gelegd om kruisinterferentie met andere sterke elektriciteitsleidingen te voorkomen.
Sensor- en actuatorverbinding: verbind de verbindingsdraden van verschillende sensoren (zoals lichtgordijnsensoren, grensschakelaars van de deurmachine, enz.) en actuatoren (zoals de bedieningsbediening van de deurmachine,aankomstklokken, enz.) op de bovenkant van de auto worden geïnstalleerd tot de overeenkomstige in- en uitgangsplaten van het bovenkantbord van de auto.Let op de polariteit en de juistheid van de bedrading bij het aansluiten om ervoor te zorgen dat de sensor nauwkeurig het signaal kan verzenden naar de auto top board, en de auto bovenste bord kan effectief de werking van de aandrijver te controleren.
Bedrading: alle aangesloten draden en kabels in bundels binden,en bevestigen ze met draadklemmen of draadtroggen om te voorkomen dat de draden en kabels tijdens de werking van de lift schudden of tegen andere componenten wrijven, waardoor de lijn beschadigd raakt. Tegelijkertijd moet worden gewaarborgd dat de bedrading voldoet aan de veiligheidsvoorschriften en -normen voor de installatie van liften,en er mogen geen blootgestelde draden of onbevestigde kabels zijn.
