KONE Lift Spare Parts Kubler Tachometer Rotary Encoder KM950278G01 KM950278G02

Details voor nieuwe en originele Otis KONE lift onderdelen Kubler Tachometer Rotary Encoder KM950278G01 KM950278G02

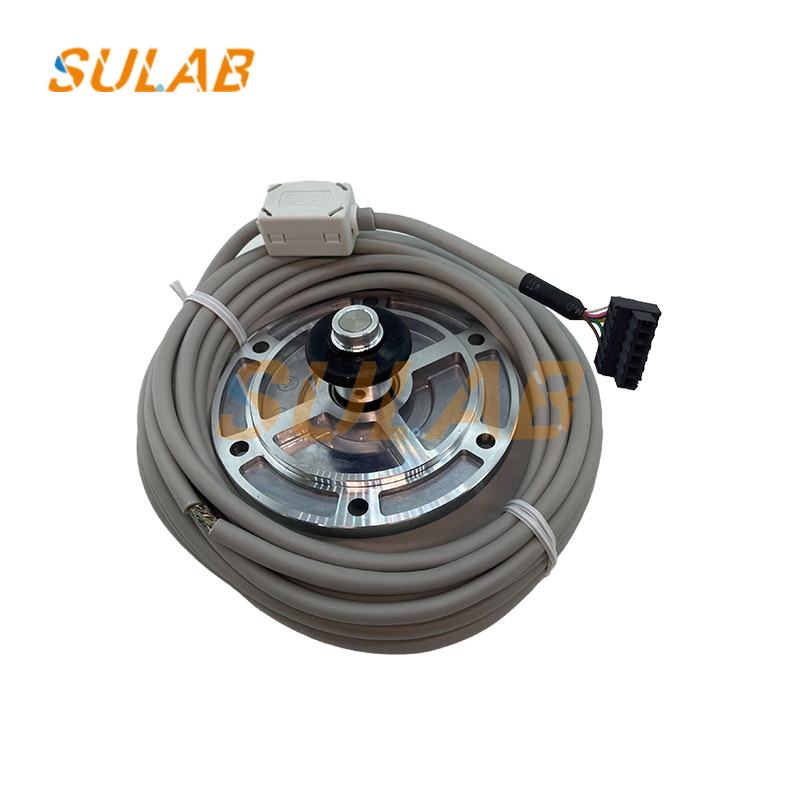

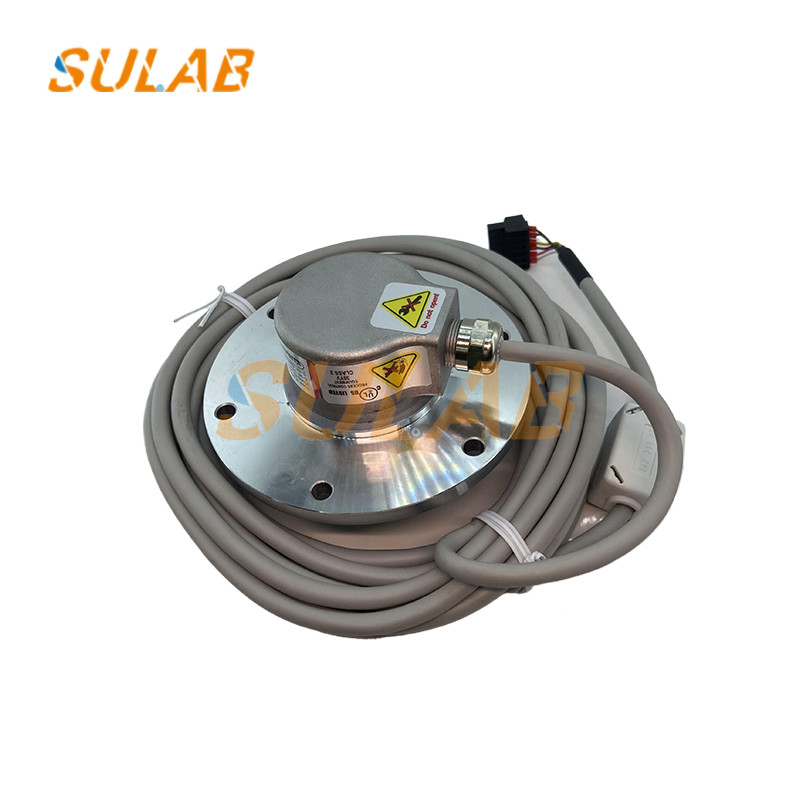

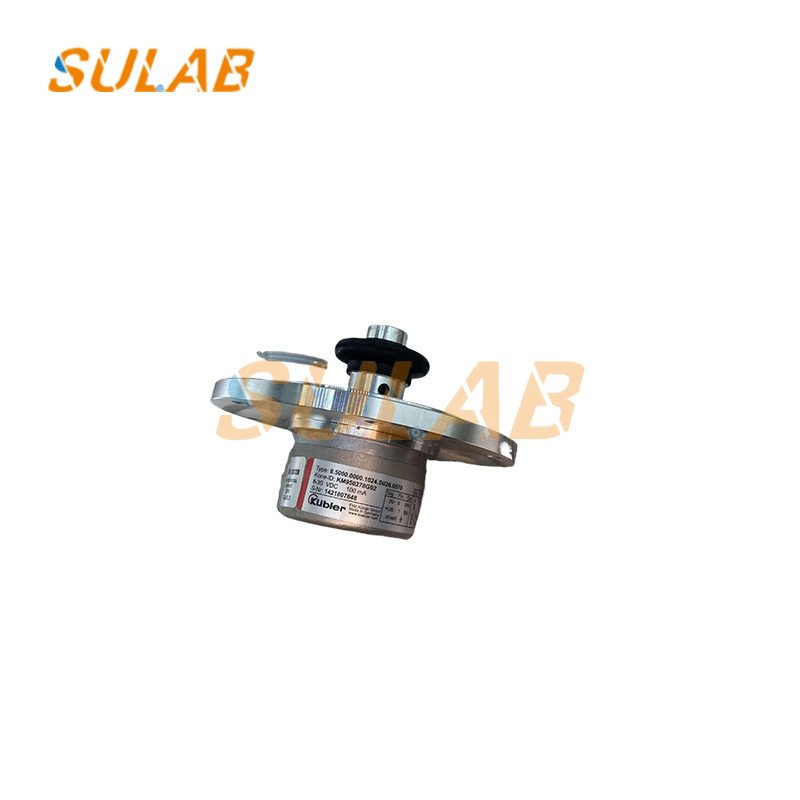

Foto's voor KONE Lift Spare Parts Kubler Tachometer Rotary Encoder KM950278G01 KM950278G02

Volgens de realtime amplitude van de sinus- en cosinussignalen, via Arctan berekening,de exacte positie (elektrie hoek) van de encoder binnen deze sinus- en cosinuscyclus op dit moment kan worden bepaaldAfhankelijk van de resolutie van de analog-digitale AD-conversie en de kwaliteit van de sinus- en cosinussignalen kan elke sinus- en cosinuscyclus gewoonlijk in 212 tot 214 stappen worden onderverdeeld.Het aantal sinus- en cosinuscycli per omwenteling van de encoder zelf, vermenigvuldigd met het aantal onderverdelingsstappen per sinus- en cosinuscyclus, vormt de totale resolutie van elke omwenteling van de sinus- en cosinuscoder na onderverdeling.

Totale resolutie per omwenteling na onderverdeling = aantal cycli per omwenteling X aantal onderverdelingstappen per cyclus
Bijvoorbeeld, de totale resolutie van een sinus- en cosinus-encoder met 1024 cycli per omwenteling, gedeeld door 13 bits, is: 210 x 213 = 210 + 13 = 223

Het is vermeldenswaard dat de onderverdeelde resolutie wordt berekend door de controller of de driver door middel van inputcircuitverwerking en niet rechtstreeks wordt uitgebracht door de encoder.
